难度：
使用次数：163

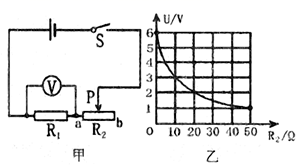

入库时间：2021-01-21如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图像如图乙所示，下列说法正确的是
A．电源电压为6V
B．定值电阻R1的阻值为10Ω
C．当滑片P在b端时，通过R1的电流为0.6A
D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W
-
难度：
使用次数：159
入库时间：2021-01-21
下列说法中正确的是
A．空调的电功率值较大，所以空调消耗的电能就多
B．用电器中有电流通过，用电器两端就一定有电压
C．物理学中规定正电荷定向移动的方向为电流方向
D．家庭电路出现电流过大的原因，就是用电器发生了短路
-
难度：
使用次数：219
入库时间：2021-01-21
严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2 为三挡旋钮开关(金属片 M 可分别拨至 a、b、c 处)，电阻丝 R1、R2 规格相同且阻值不变，b 为电阻丝R1 的中点。这只电热靴的低温挡为 12 W，则
A．开关 S2 接 c 时电热靴功率最大
B．该电热靴利用了电流的热效应
C．该电热靴的安全电压应为 220V
D．中温挡和高温挡的功率分别为 16 W、24 W
-
难度：
使用次数：207
入库时间：2021-01-21
关于家庭电路与安全用电，下列说法中正确的是
A．我国家庭电路的频率是50Hz
B．不高于36V的电压对人体一般是安全的
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．保险丝熔断后，可以用铜丝代替保险丝接入电路中
-
难度：
使用次数：121
入库时间：2021-01-21
如图是我国家庭电路的一部分，下列说法中正确的是
A．FD两点间的电压为220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路
