难度：
使用次数：117
入库时间：2021-01-14晴朗的夜晚小刚在水池边散步，隐约看到有鱼在水中游动，池中还有一轮明月。他看到水中的鱼是光的________现象。如图所示，空中的月亮用点A表示，请画出小刚看到池水中月亮的光路图（保留必要的作图痕迹）。
（_______）
-
难度：
使用次数：176
入库时间：2021-01-14
如图所示，某同学用同一个加热装置分别给质量和初温都相同的水和煤油加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图像：
(1)实验中两种液体吸收热量的多少可通过______（选填“液体升高的温度”或“加热时间”）比较；
(2)根据图像，要使水和煤油升高相同的温度，应给水加热更长的时间，这说明_______的吸热能力强些；
(3)已知水的比热容是
，则煤油的比热容是____________
。 -
难度：
使用次数：176
入库时间：2021-01-14
如图是探究“物体的动能大小与哪些因素有关”的实验装置图，其中，mA=mB＜mC，hA=hC＞hB．
（1）实验中，探究的动能是指_____（填序号）
A．小球在斜面上的动能
B．小球撞击木块时的动能
C．小球撞击木块后的动能
D．木块被小球撞击的动能
（2）使质量相同的小球从斜面上不同高度处自由滚下，是为了研究动能大小与_____的关系．
（3）在做了探究“物体动能大小与哪些因素有关”的实验后，有些同学对“质量不同的小球从同一光滑斜面同一高度由静止开始滚下，刚到达底部时的速度大小相等”有疑感，小明设计了如图所示的实验：让质量不同的小球A、C同时从同一高度由静止开始沿光滑斜面滚下，观察和比较两球相对运动情况，若C球相对于A球_____（选填“运动”或“静止”），就可以说明任一时刻两球的速度大小相等．
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
（4）完成实验后，同学们还联想到以前学习牛顿第一定律时，也用到了斜面：让同一小车从同一斜面的同一高度由静止滑下，在三个不同的表面上能滑行的距离不同（如上表），小车在这三个表面上滑行的过程中克服摩擦力做功_____（选填“相等”或“不相等”）
-
难度：
使用次数：117
入库时间：2021-01-14
小明欲测量某矿石的密度，而该矿石形状不规则，无法放入量筒，故选用水、烧杯、天平（带砝码和镊子）、细线、铁架台等器材进行实验，主要过程如下：
(1)将天平放置在水平桌面上，把游码拨至标尺左端的零刻线处，指针在分度盘的位置如图甲所示，应将平衡螺母向____________调节，使天平平衡；
(2)将装有适量水的烧杯放入天平的左盘，试加砝码，并移动游码，直至天平平衡，这时右盘中的砝码和游码所在的位置如图乙所示，则烧杯和水的总质量为______________g；
(3)如图丙所示，用细线系住矿石，悬挂在铁架台上，让矿石浸没在水中，细线和矿石都没有与烧杯接触，天平重新平衡时，右盘中砝码的总质量及游码指示的质量值总和为144g，则矿石的体积为______cm3；
(4)如图丁所示，矿石下沉到烧杯底部，天平再次平衡时，右盘中砝码的总质量及游码指示的质量值总和为174g，则矿石的密度为_____________kg/m3；
(拓展)小红用刻度尺、细线、一个厚底薄壁圆柱形的杯子（杯壁厚度不计）和一桶水也测出了矿石的密度。步骤如下，请把她步骤补充完整并写出矿石密度的表达式：

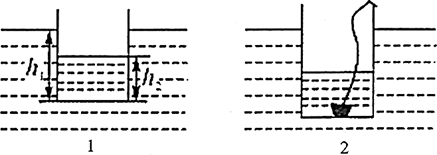

①将装有适量水的杯子放入桶内的水中，使杯子竖直漂浮在水面上，如图1所示，用刻度尺测得杯子外侧浸入深度为h1、杯内水深为h2；②把矿石投入杯内水中，杯子继续竖直漂浮在水面上，如图2所示，此时测得______________和杯内水深为h4；
③已知水的密度为ρ水，则矿石密度表达式是_________________。
-
难度：
使用次数：169
入库时间：2021-01-14
有一只阻值未知的定值电阻Rx。图甲是用伏安法测Rx阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：
U/V
I/A
R/Ω
1
0.8
0.2
2
1.6
0.4
3
2.0
0.5
(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；
（_____________）
(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；
A．滑动变阻器断路 B．Rx断路 C．Rx短路
(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻Rx=____________Ω；
(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。原因是________________；
(拓展)小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为Rv和RA，则Rx更准确的表达式为__________。
