(09福州市)28.小波在做“探究凸透镜成像”的实验中
(l)实验要求烛焰、凸透镜、光屏三者中心大致在同一高度,这样做的目的是使像成在__________________。
(2)他将凸透镜正对平行光,当光屏移动到图21所示位置时,屏上呈现出最小最亮的光斑,则此凸透镜的焦距f=________cm。
(09泰安)20.在利用光具座进行凸透镜成像的实验探究中:

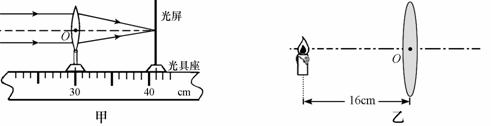

(1)如图甲所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑。由图可知,凸透镜对光线具有 作用,该凸透镜的焦距是 cm。
(2)将蜡烛、凸透镜、光屏依次放在光具座无论怎样移动光屏都不能在光屏上得到像,请你指出其中一条可能的原因:
。
(3)调整后,把烛焰放在距凸透镜16cm处时(如图乙),在凸透镜另一侧前后移动光屏,会在光屏上得到一个倒立、 的实像(填写像的性质); (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜,仍要在光屏上得到清晰的像,光屏应向 (选填“靠近”或“远离”)透镜的方向移动。
上,点燃蜡烛后,
(09济宁)9.在做“探究凸透镜成像规律”的实验时:
⑴小明发现所用的凸透镜没有标明焦距,于是他让太阳光平行于主光轴照射在凸透镜上,在透镜另一侧F点得到一个最小的亮点,如图7所示。试作出这一过程的光路图。
![]() |
⑵请用刻度尺量出凸透镜的焦距:f= cm。
⑶小明将该凸透镜放在光具座上进行实验,蜡烛、凸透镜、光屏在光具座上的位置如图8所示,其中明显还需要调整的是__________ 。调整后,在光屏上恰好得到一个清晰的蜡烛的像,请你详尽地描述这个像的特点: 。
图8
⑷此时,小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置,结果光屏上原来清晰的像变模糊了,若不改变蜡烛和凸透镜的位置,应将光屏向 凸透镜的方向移动(填 “远离”或“靠近”),才能使蜡烛的像变清晰。此实验说明近视眼配戴合适的近视眼镜能矫正视力的原因是 。
(09贵州安顺).某实验小组在“探究凸透镜成像特点”实验过程中,进行了以下步骤:
(1)将凸透镜正对太阳光,在透镜的另一侧移动光屏,在距透镜10cm处,屏上呈现出最小、最亮的光斑,由此粗略测出此凸透镜焦距约是多少?
(2) 小华同学将蜡烛、凸透镜、光屏依次放在光具座上,如图所示,并使烛焰、凸透镜、光屏三者的中心在同一高度上,实验过程中凸透镜保持在光具座上50cm的位置处不变。将烛焰移动到光具座上的15cm位置处,当光屏在光具座60~70cm间的某位置时,光屏将会接到烛焰的像,该像与物比较有什么特点?应用这一原理可以制成什么光学仪器?
(3)小华同学对凸透镜成像做了进一步的探究,让凸透镜和烛焰的位置保持不变,将光屏向右移动了2cm,结果发现屏上烛焰的像变模糊,接着她将同学的近视眼镜放在透镜与烛焰之间并左右移动进行调节,结果光屏上烛焰的像又重新变清晰。此现象说明近视眼镜是凸透镜还是凹透镜?

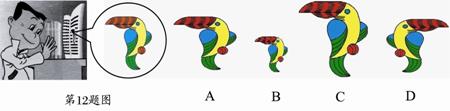

(09江苏)12.如图所示,小刚将盛满水的圆柱形透明玻璃杯贴近书本,透过玻璃杯观看书上的鹦鹉图片(圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等),他所看到的虚像可能是
