难度：
使用次数：183
入库时间：2020-12-23某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
-
难度：
使用次数：113
入库时间：2020-12-23

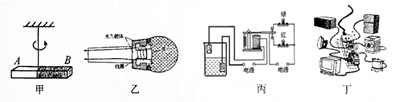

下列说法正确的是
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
-
难度：
使用次数：170
入库时间：2020-12-23
如图所示是现在一般标准住宅户内配电系统方框图，其中导线a、b进户线，下列说法正确的是
A．进户线b是火线
B．方框2是电能表
C．人触摸导线c的破损处，空气开关会断开
D．人触摸导线d的破损处，漏电保护器会断开
-
难度：
使用次数：148
入库时间：2020-12-23
如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（ ）
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
-
难度：
使用次数：146
入库时间：2020-12-23
关于家庭用电及安全常识．下列说法正确的是（ ）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
