入库时间：2020-12-22一个彩色灯泡上标有“36V 7.2W“的字样（忽略温度对灯丝电阻的影响）
求：
（1）该灯泡正常工作时的电流和灯丝的电阻；
（2）若接在220V的照明电路中使用，至少需要串联多少个这种灯泡才行．
-
难度：
使用次数：195
入库时间：2020-12-22

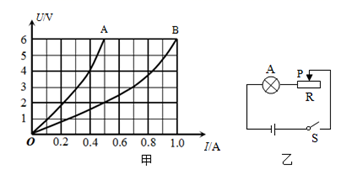

已知A灯标着“6V 3W”， B灯标着 “ 6V 6W”，滑动变阻器R规格“50Ω 2A”。A灯和B 灯中电流随两端电压变化关系的图象如图甲所示则：
（1）将A、B两灯并联接在6V电源两端，求30min内电路消耗的电能；
（2）将A、B两灯串联接在某电源两端，使A灯恰好正常发光，求此时B灯电阻；
（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示.调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率？
-
难度：
使用次数：132
入库时间：2020-12-22
如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
-
难度：
使用次数：120
入库时间：2020-12-22
如图所示电路，电源电压为 5 V 不变，定值电阻 R0 阻值为 5 Ω，滑动变阻器 R上标有“20Ω 1A”字样，灯 L 标有“3 V 1.2 W”，电压表量程为 0～3 V．（不考虑灯丝电阻的变化，且保证各元件均安全）求
（1）当 S1 闭合、S2 接 b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 的电功率是多少？
（3）当 S1 闭合、S2 接 a 时，R0 的最小电功率是多少？
-
难度：
使用次数：182
入库时间：2020-12-22
如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响）
(1)闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数；
(2)闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率；
(3)闭合开关S2、S3，断开开关S1，调节电源电压为10V时，求小灯泡L3的实际发光功率。
