难度：
使用次数：179

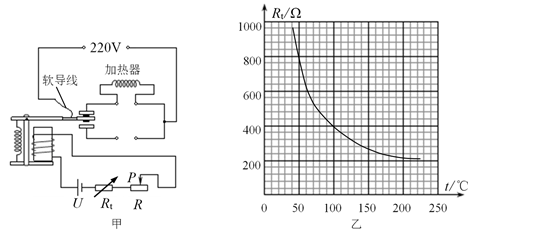

入库时间：2020-12-21科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”．其中控制电路电源电压为36 V，R为可变电阻，Rt为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50 Ω．已知当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放．加热器的规格是“220 V 1000 W”，恒温箱内部空间大小是2 m3，空气的密度是1.30 kg/m3，比热容是103 J/（kg·℃）．
（1）如图甲所示状态，通过加热器的电流多大？
（2） 加热器产生的热量有80 %转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，加热器需正常工作多长时间？
（3） 若要使恒温箱内可获得上限为100℃的“恒温”，当可变电阻R调节到多大？
（4）如果需要将恒温箱内的下限温度设为50℃的“恒温”，则应将可变电阻R调节为多大？
-
难度：
使用次数：113
入库时间：2020-12-21物理兴趣小组的同学在研究“沙子和水谁的吸热本领大”时，选用了两只完全相同的酒精灯分别给质量都是200g的沙子和水加热。他们绘制出沙子与水的温度随加热时间变化的图像如图所示。已知水的比热容是4.2×103J/(kg·℃)，问：
(1)图a、b中，哪个是沙子吸热升温的图像？
(2)加热2min，水吸收了多少热量？
(3)试求出沙子的比热容。
-
难度：
使用次数：153
入库时间：2020-12-21
用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃．已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg．求：
（1）0.5kg煤气完全燃烧放出的热量．
（2）水吸收的热量．
（3）燃气灶烧水的效率．
-
难度：
使用次数：147
入库时间：2020-12-21
某电热水壶铭牌的部分参数如表，忽略温度对电阻的影响．电热水壶在额定电压下工作300s能将1L的水从20℃加热到85℃．求：(c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3)
额定电压
220V
额定功率
1000W
最大容量
1.2L
（1）水吸收的热量是多少？
（2）电热水壶的效率是多少？
（3）在用电高峰时，实际加热时间为363s，若与该电热水壶在额定电压下工作300s消耗相同的电能，实际电压多大？
-
难度：
使用次数：175
入库时间：2020-12-21
图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W．
（1）将开关S接“1”时，电热器处于_____（选填“加热”或“保温”）状态．
（2）电热器在加热状态下正常工作，将0.5kg初温为20℃的水加热到100℃，需要多长时间______？（（水的比热容为4.2×103J/（kg•℃），假设电能全部转化为水的内能）
