在探究电流与电压有什么关系时,为给定值电阻提供等比例变化的电压,小凯采用串联不同节数的干电池作为电源。为验证这种方法是否可行,小凯进行以下实验
①按照图甲的电路,测量不同节数干电池串联时的电压,并记录在下表中;
②按照图乙的电路,测量不同电源时定值电阻两端的电压,并记录在下表,其中定值电阻R=10Ω。
干电池的节数(串联) | 1 | 2 | 3 | 4 |
电源的电压/V | 1.5 | 3.0 | 4.5 | 6.0 |
定值电阻两端的电压/V | 1.4 | 2.7 | 4.0 | 5.0 |
(1)串联电池组的电压与每节电池的电压有什么关系_____?
(2)对比相同节数时,电源的电压与定值电阻两端的电压,你有什么发现?把你的发现写成一句概括性结论_____;
(3)对比不同节数的电源电压、定值电阻两端的电压,你有什么发现?把你的发现写成一句概括性结论_____;
(4)若要给定值电阻两端提供等比例变化的电压,你有什么方法?请设计电路图或用文字简要说明,你所设计的电路图(__________)或文字简要说明_____。
某栋楼的电梯间的走廊上装有2盏灯泡,由一个开关控制,灯泡的铭牌(部分)如图所示。闭合开关,两灯正常发光:断开开关,两灯熄灭。某一天其中一个灯泡烧坏了,在更换灯泡之前,电工断开开关,用试电笔接触灯泡的接线柱,氛管发光。

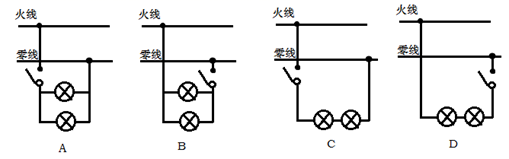

(1)这两盏灯的连接方式可能是图中的哪幅图?_____(选填序号)
(2)小凯用秒表和电能表(如图所示),来测量每盏灯泡的电功率,断开其他各层灯泡开关,只保留这2盏灯工作,测得转盘转10转时,刚好用时4min,当时的电压是220V,由此可知灯泡的电功率是_____;
(3)为帮助小区改造电路,节约电能,小凯在实验室设计了一个模拟电路,如图所示,其中声敏开关(S声)的特性是有声音响时,开关闭合;光敏开关(S光)的特性是环境光线较亮时,开关断开。根据小凯设计的电路,下列哪些表述正确_____(只填序号)
A.白天时灯泡一定不亮
B.黑夜时灯泡一直亮
C.黑夜无声时,灯泡不亮
D.以上表述都错误

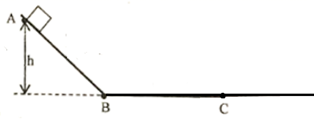

一个质量是5kg的物体从斜面A点匀速下滑至B点后,继续在水平面上向前运动,最后静止在C点处,如图所示。已知AB=BC=3m,A点离水平面的高度h=2m,物体的重力势能与物体质量和所处的高度的关系为E=mgh。本题忽略物体与空气间的摩擦,g取10N/kg。
(1)求物体的重力?
(2)物体从A运动到B的过程,物体的重力势能转化为什么能?
(3)物体从A运动到B的过程,物体的重力做了多少功?
(4)画出物体在水平面上运动时的受力示意图。其中物体用“●”表示。
(5)物体在水平面上运动时,哪些力做了功?
(6)若想使物体在水平面上向前做匀速直线运动,你有什么可行的措施?请列举一条即可。
在左图所示的电路中,定值电阻R的阻值为10Ω,小灯泡的电流随其两端电压的变化关系图象如右图所示。闭合开关,电流表A1示数为0.3A,电流表A2示数为0.8A。
(1)求定值电阻R两端的电压和电功率?
(2)为求灯泡L的电阻,小凯和小旋的解题过程如下:
【小凯的解法】因为电阻R与灯泡L并联,则有:UL=UR和IL=IR
所以灯泡L的电阻:RL=UL/IL
【小旋的解法】因为电阻R与灯泡L并联,则有:IL=I总-IR
根据图所示的图象,查得对应电流的电压UL
所以灯泡L的电阻:RL=UL/IL
请分析他们各自的解法,判定他们的解法是否存在不妥,并简要说明。
(3)工作100s,求电阻R和灯泡L消耗的总电能?
