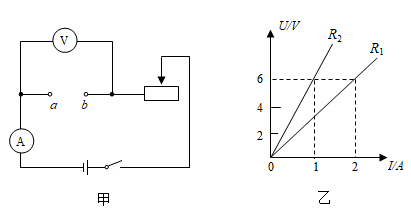

某同学在探究“电阻上电流跟两端电压的关系”时,利用图甲所示电路,在a、b两点分别接入定值电阻R1 , R2 , 通过调节滑动变阻器测得多组数据,并根据数据绘制了两个电阻的U﹣I关系图象,如图乙所示,若将R1 , R2组成并联电路,当通过R1的电流为1A时,通过R2的电流为( )
A.0.5A B.1A
C.2A
D.3A
“探究电流与电压的关系”的实验中,分别用R1、R2两个电阻进行了探究,并根据各自的实验数据绘制出如图所示的I-U关系图像,从图中可以看出R1、R2的大小关系为( )
A.R1>R2 B.R1<R2
C.R1=R2 D..不能确定
科学研究中常常发现某一问题的两个相关的量(x,y)之间存在一定的关系,且可用图线表示.下列相关量之间不符合如图所示关系的是
A.物体温度升高时,吸收的热量与温度的关系
B.恒力对物体所做功与物体在力的方向上所通过距离的关系
C.某种燃料完全燃烧所放出的热量与燃料质量的关系
D.导体中的电流与导体两端电压的关系
用如图所示电路研究电流跟电压的关系.为了改变定值电阻R两端电压,设计了三种方案.
甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R′串联接入MN.可行的方案是( )
A.仅有甲 B.仅有乙
C.仅有甲、乙两种 D.甲、乙、丙都可行
如图所示,电源电压为4.5V且保持不变,电压表量程为0~3V,电流表量程为0~0.6A,滑动变阻器R的规格为“20Ω 1A”,灯泡L标有“2.5V 1.25W”的字样,忽略灯丝电阻的变化,闭合开关S,为了保证各元件都安全,则下列说法中正确的是( )
A.向左移动滑片,两表示数都变大
B.电流表示数的变化范围是0.3A~0.5A
C.滑动变阻器的阻值变化范围是4Ω~20Ω
D.整个电路消耗的总功率变化范围是1.35W~2.25W
