难度：
使用次数：127
入库时间：2020-12-17如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中
A．电压表V示数变小,电流表A1示数变大
B．电压表V示数不变,电流表A2示数变小
C．电压表V的示数与电流表A1示数的比值变小
D．电压表V的示数与电流表A2示数的比值不变
-
难度：
使用次数：178
入库时间：2020-12-17
某规格热敏电阻的阻值随环境温度的变化如图甲所示，如果设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，如图所示的电路中符合要求的可能是
A．
B．
C．
D．
-
难度：
使用次数：170
入库时间：2020-12-17
如图甲所示，电源电压保持不变，小灯泡上标有 “4V”字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象．滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（ ）
A．电源电压为5V
B．闭合S和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光
C．闭合S和S2，断开S1，当小灯泡的功率为0.8W时，滑动变阻器的阻值是17.5Ω
D．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
-
难度：
使用次数：133
入库时间：2020-12-17
某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻
，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将
从5换成10后，应将滑片P向左移 -
难度：
使用次数：192
入库时间：2020-12-17

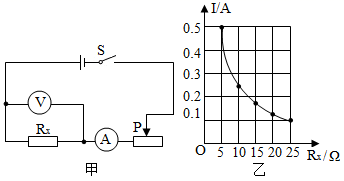

某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图象。以下有关叙述正确的是
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器向左滑动时电压表和电流表示数变大
D．将Rx从5欧换成10欧后，应将滑片P向左移
