入库时间：2020-12-17如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
-
难度：
使用次数：101
入库时间：2020-12-17
如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（ ）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大
-
难度：
使用次数：197
入库时间：2020-12-17
如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2 ， 测得U甲：U乙=4：3，若只断开开关S2 ，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是
A．1：1
B．4：3 C．3：4 D．16：9 -
难度：
使用次数：169
入库时间：2020-12-17

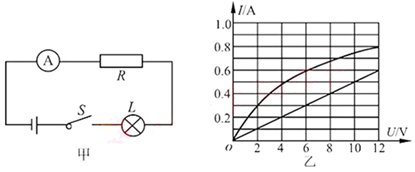

将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
-
难度：
使用次数：152
入库时间：2020-12-17
如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（ ）
A．灯 L1短路 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 断路
