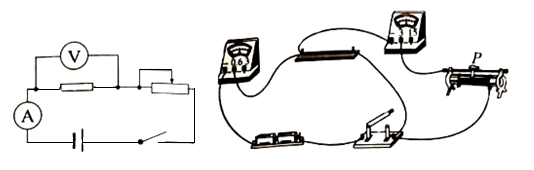

小飞在做“探究电流与电压、电阻的关系”实验时,准备了以下器材:两节新的干电池,电流表、电压表、滑动变阻器、定值电阻(5Ω,10Ω,15Ω,20Ω)、开关、导线若干.
(1)在按电路图连接实物时,开关必须处于_____状态;在实物图中,滑变阻器的滑片要移到_____(选填“最右端”或“最左端”).
(2)图是小飞连接好的实验电路,闭合开关后,他发现移动滑片的过程中,电流表的示数_____,电压表的示数_____.(选“变大”、“变小”或“不变”)
(3)小冲在一旁观察后指出小飞没有按照电路图正确连接实物,请你在实物图上对连接错误的一根导线打“×”,并用笔补画一根线代替导线将电路连接正确.
(________)
(4)问题解决后,他们接入10Ω的电阻进行实验,并得出下表中的数据,对数据进行分析后得出实验结论是:______.
电压U/V | 1 | 1.5 | 2 | 2.5 |
电流I/A | 0.1 | 0.15 | 0.2 | 0.25 |
(5)接下来他们分别接入其它电阻再次对电流与电阻关系进行探究,并作出了如图所示图像,请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压UR=______V.

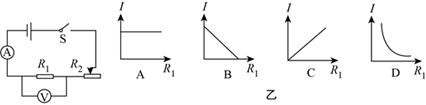

某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”,电源电压恒为 .
(1)闭合开关后,电流表无示数,但电压表有示数,原因可能是__________.
A.电流表断路 B.电压表断路
C.R1断路
D.R2断路
(2)探究电流与电压的关系时,应保持________不变(选填“R1”或“R2”).
(3)探究电流与电阻的关系时,当R1的阻值是2Ω,电流表示数是1.0A,要使电流表示数是0.5A,R1的阻值是________Ω;多次测量后,作出的I-R1图像是图乙中的________.

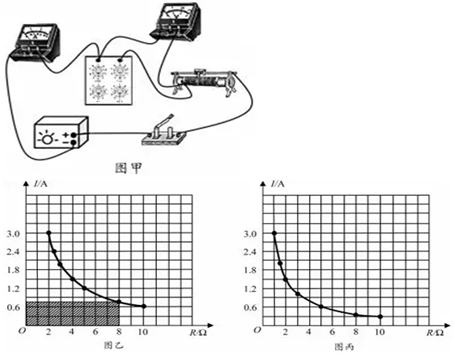

某班同学做“探究电流与电阻的关系”的实验,某小组连接了如图甲所示的实物电路.
(1)请画出对应的电路图(电阻箱符号为)
(___)
(2)连接电路时,开关应_____.连好电路后,将电阻箱调至某一阻值,闭合开关,移动滑动变阻器的滑片,使电压表示数为一个适当的值U0,记录电流表的示数和_____.
(3)改变电阻箱的阻值,调节滑动变阻器的滑片,使_____,并记录相应数据.
(4)再次改变电阻箱阻值,发现无论怎样调节滑动变阻器的滑片都不能达到(3)中的要求,引起这种情况的直接原因是_____.
(5)重复步骤(3)多次实验,根据所得数据画出电流随电阻变化的图象如图乙所示.你认为该小组实验时的U0=_____V.
(6)进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等,由此可以得出的实验结论是_____.
(7)实验结束后,小组间交流时,发现邻组在相同的坐标系中画出的图象如图丙所示,你认为图象不同的原因是_____.
在“探究电流与电阻的关系”实验中:
(1)如图甲所示,请你用笔画线代替导线,将图中电路连接完整(请勿更改原有导线,导线不得交叉),
(_____)
要求:当滑动变阻器的滑片P向左移动时,电路中的电流变大.连接电路时,开关必须________.
(2)闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因能____________.
(3)实验过程中,将5Ω的电阻接入电路中,闭合开关调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示,则电流表示数为________A.将5Ω的电阻更换为10Ω的电阻,闭合开关,应将滑动变阻器的滑片P向________(选填“左”或“右”)端移动,使电压表示数为________V.

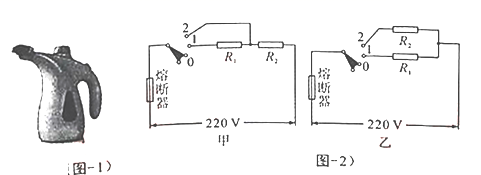

如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机,它的正常工作电压为220V.水箱装水最多0.3kg,加热功率有大小两个挡位.设计师最初设计的内部电路有如图-2甲、乙两种接法,其中电热丝R1=56Ω,R2=44Ω.
(1)高温水蒸气熨烫衣服时,水蒸气遇到衣服迅速_______成小水珠,放出热量,将衣服熨平(填物态变化名称);
(2)如果选择甲电路,电路中最大电流为______A;如果选择乙电路,电路中最大电流为_________A,由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A,故设计师最终选择了甲电路;(计算结果保留一位小数)
(3)请分别计算这款挂烫机两个挡位的额定功率__________;
(4)若将水箱中0.22kg的水从25℃加热到100℃,挂烫机至少需要加热多长时间________?(水的比热容c=4.2×103J/(kg·℃))
