同学们想探究“导体中电流跟导体两端电压的关系”
(1)小明同学通过学习知道了______是形成电流的原因,因此做出了如下三种情想:
A.电流跟电压成反比 B.电流跟电压成正比 C.电流跟电压无关

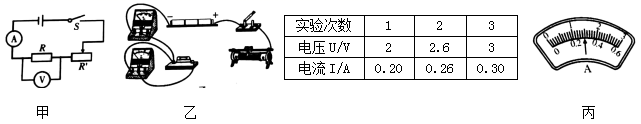

(2)为了验证猜想,小明设计了如图甲所示的电路图,其中电源为三节新干电池,电阻R为10Ω,滑动变阻器R标有“50Ω 1A”字样,电压表电流表均完好。
①根据甲电路图将乙图实物电路连接完整;
(______)
②闭合开关前,小明应将滑动变阻器滑片移到______阻值处( 选填“最大”或“最小”);
③他检查电路时发现电压表、电流表位置互换了,若闭合开关电流表______(选填“会”或“不会”)被烧坏;
④排除故障后小明进行了实验,得到表格中的实验数据。分析数据,可得出的正确结论是:电阻一定时,_____。
(3)小明还想用这个电路测量小灯泡的额定功率,于是他是他将电阻R换成一只额定电压是4V的小灯泡(阻值约为13Ω),并将电压表更换为15V量程,闭合开关S后,调节滑片至电压表示数为4.0V时,电流表示数如图丙所示为_______A,小灯泡的额定功率为_______W。
小刚在“探究通过导体的电流与电压、电阻的关系”实验中.
()在研究电压的变化对电流的影响时,他连接的电路如图所示.但电路中有一根导线接错了,请你用笔在图中将接错的导线打上“×”,把正确的接线画上_______;
()连接电路时应将开关________,滑动变阻器的滑片移到________端.(选填“
”或“
”)
()在研究电阻对电流的影响时,把定值电阻由
换成
,闭合开关后,下一步的操作是:将滑动变阻器的滑片向________滑动(选填“左”或“右”),使________不变.
()在实验过程中,当滑动变阻器的滑片
移到某点时,发现两电表的示数如图甲、乙所示,则此时小刚所使用的定值电阻阻值为________
.
小阳利用如图甲所示的电路探究“电流与电阻的关系”.已知电源电压为 4.5V 且保持不变,实验用到的定值电阻阻值分别为 25Ω、20Ω、15Ω、10Ω、5Ω,滑动变阻器的规格为“0﹣50Ω”.
(1)如图乙所示的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“×”,再画线把它改到正确位置上(导线不允许交叉).
(_____)
(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至最______端(选填“左”或“右”).
(3)连接好电路后,如果将电流表和电压表在电路中位置交换,则闭合开关后,会发现两表中只有_______表有示数(选填“电流”或“电压”).
(4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持_____V 不变
(5)实验中将 5Ω的定值电阻更换为 10Ω的定值电阻后,闭合开关,应将滑动变阻器滑片向_______(选填“左”或“右”)适当滑动,使电压表示数恢复到原来的值.
(6)小阳同学每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图象如图丙所示,且实验中各电路元件完好,读数、记录均正确.但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定,根据图丙中的数据分析,阻值为_____Ω的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为_____Ω的定值电阻.
小明在“探究电流与电阻关系”的实验中,准备了如下实验器材:干电池,标有“15Ω 1A”字样的滑动变阻器,阻值分别为5Ω、10Ω、20Ω的定值电阻.

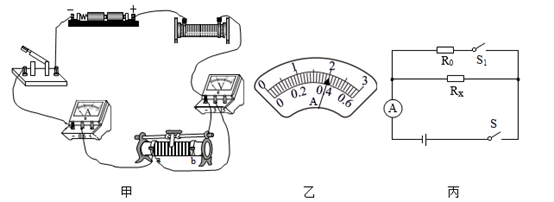

(1)小明连接了下面的电路,其中有一条导线连接有误,请将连接错误的导线打“×”并画出正确连线.
(___)
(2)排除故障后,小明将5Ω定值电阻连入电路,将滑动变阻器的滑片移动到_____(选填a”或“b”)端,再闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图乙,示数为_____A.
(3)接下来断开开关,取下5Ω的定值电阻,分别把它换成10Ω、20Ω的定值电阻,闭合开关,调节滑动变阻器,控制_____(选填“电流表”或“电压表”)示数不变,分别读取相应的电流表示数,记录在表中:
实验次数 | 1 | 2 | 3 |
电阻R/Ω | 5 | 10 | 20 |
电流I/A | 0.2 | 0.1 |
(4)由数据可知:当导体两端的电压一定时,通过导体的电流与导体的电阻成_____.
(5)小明想用一块电流表和一个定值电阻R0测未知电阻Rx的阻值,于是他和同组同学设计了如图丙所示的电路图,并进行如下实验操作:
①闭合S、S1,此时电流表的示数为I;
②闭合S、断开S1,此时电流表的示数为I1;
③求未知电阻Rx的表达式为:Rx=_____.(用R0、I、I1表示)

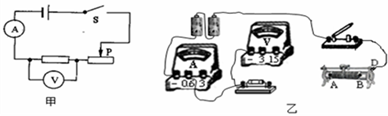

小红按图甲所示的电路探究电流跟电压的关系.
(1)根据图甲,将图乙中的实物电路连接完整_______.(要求变阻器滑片向右移动时,电流表的示数变小)
(2)正确连接电路后,闭合开关.
①若发现电流表和电压表的示数都很大,这说明小华在实验操作上存在的问题是_________;
②若电压表示数约为3V,但无论怎样移动变阻器滑片,电流表示数始终为0,则电路中出现的故障可能是___________________;
(3)排除故障后,调节变阻器的滑片,测出通过电阻R的电流值和对应的电压值如下表,分析表中的数据可得出的结论是:________________________________;
(4)为了使上述实验结论更具有普遍性,你认为还应进行下列的哪一项操作?答:_____________________.
A.换用电压不同的电源再做实验
B.换用阻值不同的电阻再做实验
