难度：
使用次数：178

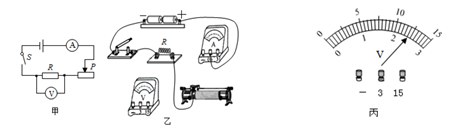

入库时间：2020-12-17绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电源表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器R0上标有“20Ω1A”字样，导线若干。
(1)请你用笔画线代替导线，将图乙中的实物连接完整；______
(2)闭合开关前，应将滑动变阻器滑到最______端（选填“左”或“右”）；
(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是______；
(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示后，断开开关，她拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来她应将变阻器滑片向______端（选填“左”或“右”）移动，使电压表的示数为______V；
(5)绮妍同学还把5Ω的电阻接入电路中，来探究“电流与电压的关系”她通过调节滑动变阻器的滑片P，测出定值电阻R两端的不同电压和对应的电流值，并记录在下表中，老师看了表中的实验数据后，却说其中有一次是错误的数据，请你帮她分析一下，出错的是第______次，原因是______。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
-
难度：
使用次数：155
入库时间：2020-12-17

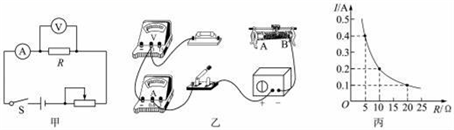

现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
-
难度：
使用次数：163
入库时间：2020-12-17

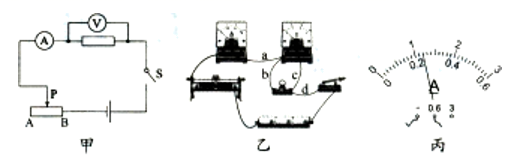

在“探究电流与电压的关系”的实验中，小明设计了如图甲所示的电路图．
（1）小明探究通过定值电阻的电流与其两端电压的关系．
①在连接实验电路时，开关应____；
②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数；接着他向____(选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数．小明分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比：
③此实验中多次测量的目的与下面的________（选填“A”或“B”）实验中多次测量的目的相同．
A．探究串联电路的电压规律 B．测量定值电阻的阻值
（2）如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系．
①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为0V．经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的____（填字母）：
②更换导线后，小明完成了三次实验测量，并把数据填写在表格中．其中第一次测量时，电流表的示数如图丙所示，此时的电流为___________A；
③又进行了几次实验后，小明根据实验测得的数据，绘制出小灯泡的I-U图象应与下图中图象____(选填“a”或“b”）相似．
次数
电压U/V
电流I/A
1
1.5
2
2.0
0.28
3
2.5
0.30
-
难度：
使用次数：165
入库时间：2020-12-17

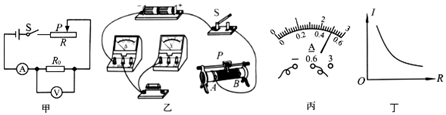

在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V。
(1)请按图甲所示的电路图，将实物图乙连接完整__________。
(2)闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是_____。
(3)排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为_____A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数_____，同时记下对应的电流值。
(4)根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系。你认为小强的改进方法是：_____。
-
难度：
使用次数：116
入库时间：2020-12-17

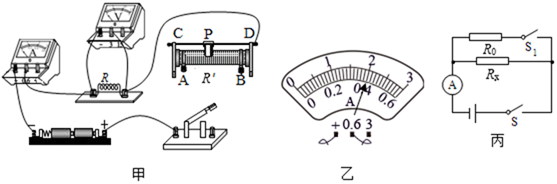

某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大_____；
(2)闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）；
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____；
(4)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A；
(5)接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向_____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。再更换20Ω定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成_____；
实验次数
1
2
3
R/Ω
5
10
20
I/A
0.2
0.1
(6)该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，此时电流表的示数为I1；
②闭合S、断开S1，此时电流表的示数为I2；
③请用已知量R0和测出量I1、I2表示出未知电阻Rx的表达式，则Rx＝_____。
