如图甲为升降机电路的部分原理图.电源电压恒为6V,R0为定值电阻,电压表量程为0~3V,压敏电阻R1的阻值与所受压力大小的关系如图乙所示.
(1)压敏电阻所受压力为0时,电阻R1的阻值为多少?
(2)压敏电阻所受压力为0时,电压表示数为2V,电阻R0的阻值为多少?
(3)在电路正常工作时,此压敏电阻能承受的最大压力为多少?

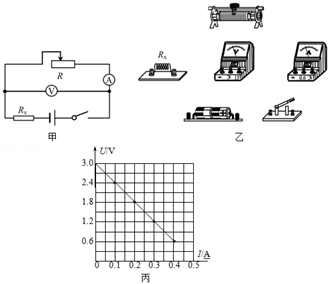

某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx的阻值,电源电压U0约为2V~3V,Rx的阻值约为6Ω~7Ω.实验室提供如下器材:导线若干、开关、电流表(量程0~0.6A,0~3A)、电压表(量程0~3V,0~15V)、滑动变阻器R(最大阻值为30Ω).请你思考完成下列问题:
(1)按照图甲用笔画线代替导线,连接好图乙中的实物图_________.
(2)用物理量U0、Rx、电流表的示数I写出表示电压表示数U大小的关系式:U=_____.
(3)①正确连接电路后,闭合开关前应使滑动变阻器连入电路的阻值为_____(选填“最大”或“零”);
②移动滑动变阻器的滑片,读出4组电流表和电压表示数,分别以电流表的示数I和电压表的示数U为横坐标和纵坐标,在坐标纸上描点,把这4个点连接起来大致为一条直线(并虚线延长到纵轴),如图丙所示.从图丙中信息可求得:电源电压U0=_____V,电阻Rx=_____Ω.

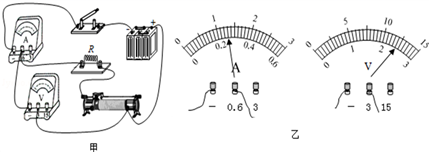

小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
(1)小军连接的电路有一处错误,请只改动一根导线,使电路连接正确(在应改动的导线上打“×”,用笔画线代替导线画出正确的接法)_______。
(2)图乙时他改正错误后某次实验的电流表和电压表示数,则小军选择的定值电阻是____Ω(保留一位小数)。

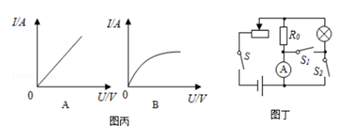

(3)小军进行了多次实验后,绘制了定值电阻的电流随电压变化的图象(如图丙所示)。正确的图象是__(选填“A”或“B”)。
(4)小军看到实验桌上有一个额定电压为U的小灯泡,他想挑战只用一只电表测量该小灯泡的额定功率.小军又找来一个已知阻值的定值电阻R0和两个开关S1,S2,设计了如图丁所示的电路图,请补全小军的实验步骤。
①只闭合开关S和________(选填“S1”或“S2”),调节滑动变阻器的滑片,使电流表的示数为_________;
②只闭合开关S和__________(选填“S1”或“S2”),保持滑动变阻器的滑片位置不变,读出此时电流表的示数为I;
③则小灯泡的额定功率的表达式为:P额=_________(用字母U, I, R0,表示)。
小薇和小亮两位同学在“探究电流与电压的关系”的实验中,电源使用两节新干电池,滑动变阻器R'的规格是“20Ω 2A”.
(1)如图甲所示是小薇画出的电路图,小亮进行实物连线如图乙所示,请你在虚线框内把电路图补画完整(要求所补画的元件与实物电路对应)_________.
(2)开关闭合前,小亮发现电流表的指针在零刻度线左端,如图丙所示,其原因是______(选填“A”或“B”).
A.电流表没调零 B.电流表正负接线柱接反了
(3)确认电路无误后,闭合开关进行实验,第4次实验时电流表示数为0.5A,电压表示数如图丁所示,记为________V;他们记录的数据如下表所示,老师指出其中一组数据有拼凑的嫌疑,你认为是第________(填写实验序号)组,理由是____________________
(4)排除有拼凑嫌疑的数据后,分析数据可以得到的结论是:在________不变时,通过导体的电流与导体两端的电压成________比
(5)小薇利用实验数据计算出定值R的阻值为________Ω(结果保留一位小数).
(6)以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是________
A探究影响滑动摩擦力大小的因素
B.探究杠杆的平衡条件
C.刻度尺测物体的长度

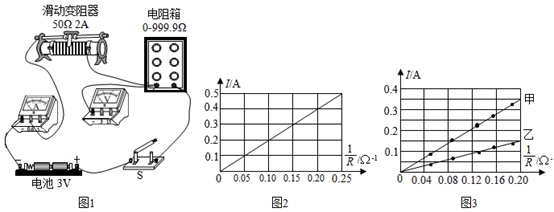

小兵利用图甲电路来探究电流与电阻的关系,他在实验中控制电压表示数为U0不变,相关器材规格已在图中标明.
(1)请用笔画线代替导线将电压表接入电路;
(________)
(2)开关闭合前,滑动变阻器的滑片应置于图中最______(选填“左”或“右”)端;
(3)闭合开关,将电阻箱调至某阻值,调节滑动变阻器时,他发现电压表示数始终为零而电流表示数有明显变化,经检查是由于某处短路而造成的,被短路的是______;
(4)小兵调节电阻箱阻值R,进行多次实验,所绘制的I与关系图线如图乙所示,由此可知U0=_____V,实验结论是:在电压一定时,_______;
(5)若由于电池电量不足,小兵换用4.5V电源后继续实验,进行了如下操作:
①将电阻箱阻值先调至4Ω进行实验,实验完成后断开开关;
②再将电阻箱阻值调至15Ω后,闭合开关进行实验;
则由于小兵在上述操作中的一个疏漏,将会导致________;
(6)小华利用图1电路和器材也对电流与电阻的关系进行了探究,在5Ω~25Ω范围内,他将电阻箱阻值R调至5个不同的值分别进行了实验,则他根据实验数据描点所绘制的I与关系图线不可能是图丙中的______(选填“甲”或“乙”),理由是_______.
