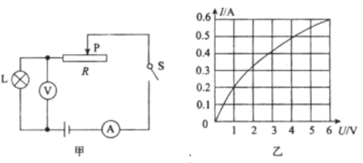

如图甲所示电路中,灯泡L额定电压为6V,滑动变阻器R上标有“40Ω 1A”字样,电流表量程为0—3A.当S闭合时,移动滑片P,使滑动变阻器接入电路的电阻为总电阻的时,灯泡L正常发光.灯泡U—I的图像如图所示.求:
(1)灯泡正常发光时的电阻和电源电压;
(2)用定值电阻R0替换此灯泡,保证在移动滑动变阻器滑片过程中电压表示数的最大值都会出现4V.求R0的取值范围.
同学们在做电学实验时经常发现用两节干电池对外提供电压达不到3V,经过上网查找资料发现实际的电源是有内阻的,相当于一个电压为U的理想电源和电阻r串联,其等效电路如图甲所示;在如图乙所示的电路中,电源电压恒定,定值电阻R1=20Ω,只闭合开关S时,电流表示数为0.5A;当开关S和S1同时闭合时,电流表示数为0.75A;灯泡标有“12V,4.8W”字样,计算中要考虑电源内阻,不考虑温度对灯丝电阻的影响。试求:
⑴灯泡正常发光时的电阻;
⑵电源输出功率是指电源外部电路消耗的功率,当开关S和S1同时闭合时,电源的输出功率;
⑶电源的内阻r和电源电压U。
如图所示电路,电源电压U=4.5 V且保持不变,R1=5 Ω,滑动变阻器的最大阻值为20 Ω,电流表的量程为0~0.6 A,电压表的量程为0~3 V,通过分析计算:说明滑动变阻器R2允许的取值范围。
如图所示,R1=15Ω,开关闭合后电流表的示数是0.2A,电压表的示数是6V,求:
(1)R2的电阻值;
(2)R1的两端的电压U1;
(3)电源电压.
为探究平衡木受力特点,喜爱体操的小微设计了一个平衡木模型。整个装置如图甲所示AB可绕支点O无摩擦转动,C处固定一竖直硬杆,硬杆的底部安装了压敏电阻片R,R所在的电路放在了硬杆内(整个装置除硬杆以外,其它部分的重力均不计),且AB=5m,OA=BC=1m,电源电压恒为3V,硬杆底部R阻值随地面对它的支持力F变化的关系如图乙所示,整个装置放在水平地面上,AB始终处于水平平衡状态,当重360N的小薇站在A点时,电流表的示数为0.1A,求:
(1)小薇在A点时,C处受到硬杆的拉力;
(2)小薇在A点时,地面对硬杆底部R的支持力;
(3)当电流表的示数为0.3A时,小薇距A点多少米?
