难度：
使用次数：109
入库时间：2020-12-17在如图所示的电路中，电源电压和灯泡电阻保持不变，R2的阻值范围是从0～20Ω，电流表的量程为0～3A，电压表的量程为0～3V，R3＝4Ω．求：
（1）只闭合开关S1时，电路消耗的功率为9W，则电源是多少？
（2）只闭合开关S2时，灯泡L正常发光，R3消耗的功率为1W，则灯泡的电阻是多少？
（3）灯泡的额定功率是多少？
（4）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，电路消耗的最小功率是多少？
-
难度：
使用次数：155
入库时间：2020-12-17
某物理研究小组设计了一个压力报警装置，工作原理如图甲所示。OBA为水平杠杆、OA长100cm，O为支点，OB：BA＝1；4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图乙所示。当托盘空载时，闭合开关S，电压表的示数为1V；当托盘所受的压力增大，电压表的示数达到2V时，报警器R0开始发出报警信号。托盘、压杆和杠杆的质量均忽略不计，电压表的量程为0～3V。求：
（1）电源电压；
（2）当报警器开始报警时，压力传感器受到的压力；
（3）当托盘受到的压力为120N时，报警器是否报警：
（4）当电路输出的电功率与电路在安全状态下输出的最大电功率的比值为5：6时，托盘受到的压力。
-
难度：
使用次数：124
入库时间：2020-12-17

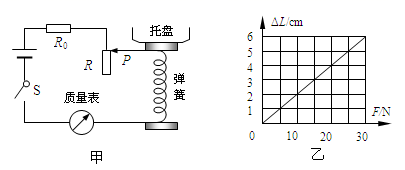

如图甲所示是某电子秤原理图，托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长为10cm的均匀电阻丝；空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R最大阻值为40Ω，电源电压恒为3V，图乙是托盘所受压力F与弹簧形变量
的变化关系图像，请完成以下问题：
(1)图甲中的“质量表”是用_____电学仪表改装的，R0在电路中的作用是______；
(2)空盘时，闭合开关S，若电路中的电流为0.3A，求R0的阻值__________；
(3)当电路中电流为0.1A时，求托盘内物体的质量__________。
-
难度：
使用次数：143
入库时间：2020-12-17
如下图所示，电源电压保持9V不变，灯泡L的额定功率为3W，额定电压为6V，电阻R1=20Ω。只闭合S2，将滑动变阻器的滑片P移到中点时，电流表的示数为0.3A。（不考虑温度对灯丝电阻的影响，计算结果保留两位小数）求：
（1）只闭合S2，将滑动变阻器的滑片P移到中点时，此时灯泡L的实际功率是多少？
（2）只闭合S2，调节滑动变阻器的滑片，使灯泡正常发光，此时滑动变阻器接入电路中的阻值是多少？
（3）只闭合S1，将滑动变阻器滑片P移到最右端时，在60s内电流做的功是多少？
-
难度：
使用次数：108
入库时间：2020-12-17
如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示．当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，求：
（1）灯泡L正常发光时通过的电流．
（2）只闭合S和S2，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率；
（3）只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最小时，滑动变阻器R消耗的电功率．
