入库时间：2020-12-17图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是________V.
-
难度：
使用次数：193
入库时间：2020-12-17
如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．
-
难度：
使用次数：190
入库时间：2020-12-17
在如图所示的电路中，电源电压保持不变．已知电路中仅有一处故障，且只发生在R1、R2上，闭合电键S，两个电表中只有一个电表的指针发生偏转，则电路中可能发生的故障是________．请写出指针发生偏转的电表及相对应的故障________．
-
难度：
使用次数：143
入库时间：2020-12-17
如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标“20Ω2A”的字样，闭合开关S后，电流表的示数为1A，电压表的示数为4V．求：
（1）电阻R1的阻值．
（2）电路中的最小电流．
（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．
-
难度：
使用次数：150
入库时间：2020-12-17

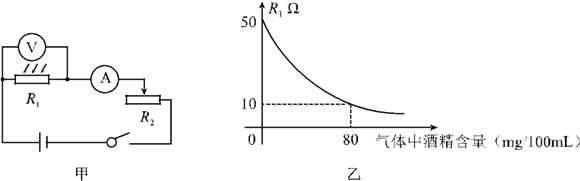

“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1=5V时，求R1消耗的电功率
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
