有两盏灯泡“220V,40W”、“220V,60W”,但它们的铭牌模糊不清,请你用两种方法分辨它们。

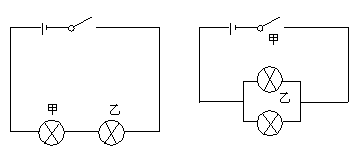

小刚用甲、乙两只小灯泡做如图所示的串联、并联研究实验,发现两种不同的现象,并记录在表中。
(1)比较两次实验中,电路消耗的总功率的大小;
(2)比较与
的大小;
(3)请分析一下这些现象产生的原因。
串联 | 并联 | |
甲灯 | 亮 | 暗 |
乙灯 | 暗 | 亮 |
如图所示,电源电压和灯泡电阻不变,当合上开关S1,断开开关S2和S3时,电灯R1正常发光,电压表示数为6V;当合上开关S1,S2,断开S3时,电流表示数为1A;当合上S3,断开S1、S2时,灯R1的实际功率为其额定功率的1/9,R2消耗的功率为0.6W,求灯L的额定功率和电阻R3的阻值。
如图所示是一个封闭的小盒,A,B,C,D是四根外接引线。已知盒内的结构是由三只电阻连接而成,并与A,B,C,D相连。现用多用电表测得A,C间电阻,A,D间电阻
,C,D间电阻
,用导线将B,D连接,此时测得A,D间电阻
,拆除这根导线。
(1)画出盒内电阻的连接图,并标出每个电阻的阻值。
(2)如果在C,D间加30V电压,求A,C间电压及盒中电阻消耗的总功率?
如图所示的电路中,电源电压为9V,且保持不变,将S闭合,滑动变阻器的滑片P移到某一位置时,灯泡L正常发光,A1,A2示数分别为0.2A和0.8A,定值电阻R的阻值为。求:
(1)灯泡L的额定电压和额定功率;
(2)滑片P移到另一位置时,灯泡L的实际功率与额定功率的比值为16/25,则此时A2的示数为多少A?
