难度：
使用次数：171
入库时间：2020-12-16如图所示（F为凸透镜的焦点），图中光线为某光线经过平面镜后的反射光线，请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线．
（______）
-
难度：
使用次数：110
入库时间：2020-12-16

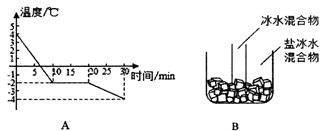

物理兴趣小组在“探究水的凝固点的影响因素”时，他们猜想水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想，他们将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程.每隔一定时间，观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像如图A所示.
(1)从图像A中可以看出盐水凝固过程用了__________分钟.从图像中得到晶体的液态物质在凝固时的温度将________.(填“变大”“变小”或“不变”)
(2)通过该实验，验证小明的猜想是正确的，因为与水相比，盐水凝固点变________了.(填 “高”或“低”)
(3)如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图B所示，试管中的冰水混合物中的冰会___________.(填“变多”、“变少”或“不变”)
-
难度：
使用次数：148
入库时间：2020-12-16
如图 1 是小明在研究水沸腾时的实验装置图。
（1）观察实验装置图 1，操作的错误是：____。除图中所示的器材外，还需要的一个测量工具是____。
（2）安装实验器材时应按照____（选填“A:自上而下”或“B:自下而上”）的顺序进行。
（3）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图 2（a）、（b）所示，则 图_____（选填“（a）”或“（b）”）是水沸腾时的情况。烧瓶中的水沸腾后，停止对水加热， 水停止沸腾，这说明___。
（4）小华和小杰虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的 温度随时间变化图象如图 3 所示，a、b 两种图象不同的原因是水的_____不同。
（5）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图 4）．根据温度计 A 和 B 的示数，绘制了海波和热水的温度随时间变化的图象（如图 5）．由图象可知，在第 8min 时， 大试管内的海波处于_____（选填“固”、“液”或“固液共存”），海波是___（选填 “晶体”或“非晶体”）。
（6）实验中有的同学对温度计玻璃泡中红色液体是不是酒精产生了疑问，查液体沸点表得知酒精的沸点为78℃（在1标准大气压下），由此断定红色液体____（选填“是”或“不是”）酒精,因为_____。
（7）小芳学习了这个实验后，于是她回家动手实验，如图6所示将纸做的小锅放在酒精灯上烧开水，发现水烧开了可纸锅却没有烧着。关于纸锅没有烧着，以下解释正确的是_______。
A．纸的着火点高于火焰温度B．纸的着火点低于水的沸点
C．水的沸点高于火焰温度D．水的沸点低于纸的着火点
-
难度：
使用次数：192
入库时间：2020-12-16

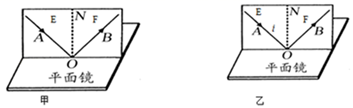

小明在探究“光反射时的规律”时将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上；纸板由可以绕接缝ON转折的E、F两部分组成。
（1）实验时让光贴着纸板入射是为了_____；
（2）如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，____（选填“能”或“不能”）在纸板上看到反射光。
（3）若将一束光贴着纸板F沿BO射到O点，则光沿图中的OA方向射出，这是因为在反射现象中光路是_____
（4）纸板由可以绕接缝ON转折的E、F两部分组成的，这样做的实验目的是为了探究______，若入射光线位置不变，以接缝ON为轴线，将纸板的F面绕法线ON向后旋转，此时反射光线的位置____（填“发生”或“不发生”）变化。
（5）小明探究反射角和入射角之间的关系时，三次改变入射角i的大小（如图乙），实验所测数据如下表，他根据表中数据得出的结论和其他同学的结论并不一致。请你根据表中的数据分析小明实验中出现错误的原因是____。
实验次数
入射角
反射角
第一次
20°
70°
第二次
30°
60°
第三次
50°
40°
-
难度：
使用次数：197
入库时间：2020-12-16
如图是小明“探究平面镜成像特点”的情景。将玻璃板竖直立在水平桌面上，两个相同的棋子A、B竖立于玻璃板两侧的白纸上，以A棋子为成像物体。
（1）采用玻璃板代替平面镜进行实验，好处是____。为了使所成的像更清晰，可用手电筒对着______（A/B）棋子照射。
（2）将A棋子固定，小心地移动B棋子，直到与A棋子的像 ____为止，由此可以得出的 结论是_______。
（3）将棋子A逐渐远离玻璃板，则像的大小______（变大/变小/不变）。
（4）小明在实验过程中，让玻璃板沿OO′轴（玻璃板与桌面的接触部分）方向水平向右移动， 结果他发现镜中的像相对于A______移动（向右/向左/不）；他又将玻璃板绕 OO′轴转向自 己，发现镜中的像______（转向自己/转离自己/不动）。
（5）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗，较亮的像是光线经玻璃板______（靠近自己的一侧/另一侧）反射面反射形成的。
（6）为验证“像是虚像”的猜想，小明将一张白卡片放在_____的位置，______（直接/透过玻璃板）观察卡片上有无棋子A的像。
