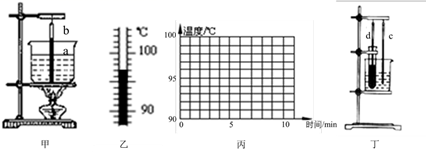

入库时间：2020-12-11如图是“观察水的沸腾”的实验
(1)图甲是“观察水的沸腾实验”，实验中有一明显的错误是______；
(2)改正错误后，小明正确操作，并记录数据如下，其中第 3min 时温度计的示数如图乙，此时的温度为______。表中有一个错误的数据是______；
时间/min
0
1
2
3
4
5
6
7
温度/℃
91
93
95
99
96
99
99
(3)根据表中正确的数据在图丙中画出该实验中温度—时间的关系图像；______
(4)实验结束时，发现温度计的玻璃壁上有小水珠，这是______现象；图甲 a、b 两个位置中， ______位置的小水珠较多；

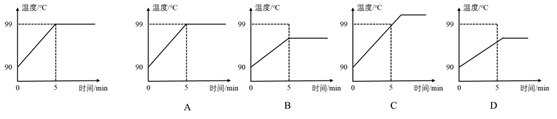

(5)小红同学使用图丁的装置进行实验，在烧杯内装有初温为90℃，在试管内也装有少量同样温度的水， 并把小试管放入烧杯中，c、d 两支温度计相同，在实验中，试管中的水______（能/不能）沸腾。下图中的左图是c 温度计的示数与时间关系图，则d温度计的示数与时间关系图像是右图中的______。
-
难度：
使用次数：190
入库时间：2020-12-11
如图所示，用易拉罐制作的简易针孔照相机，做小孔成像实验。
(1)利用它观察蜡烛的成像时，孔对着______，膜对着______，（以上两格选填“蜡烛”或“眼睛”）可观察所成的像；
(2)该现象可以用______来解释；
(3)将蜡烛靠近针孔照相机少许，蜡烛的像将______（选填“变大”、“变小”或“不变”）；
(4)若只将小圆孔改成三角形小孔，可以在照相机上看到光斑的形状是______（选填“三角形”、“圆形”或“烛焰”）。
-
难度：
使用次数：178
入库时间：2020-12-11
如图是“探究平面镜成像特点”的实验
(1)实验中使用玻璃板代替平面镜的好处是______；
(2)实验中用到两支相同的蜡烛，为了使实验效果更好，应该点燃______；
(3)移动蜡烛B，人眼从E方向看过去，看到蜡烛B与______重合，要确定B位置是不是所需位置，还需要的操作是______；
(4)将玻璃板水平向右移动，蜡烛A在平面镜中成的像将______（向左移/向右移/不动）；
(5)在蜡烛B与玻璃板之间放置一块较大的不透明硬纸板，人在A侧透过玻璃板______（能/不能）看到蜡烛B，______（能/不能）看到蜡烛A的像。
-
难度：
使用次数：141
入库时间：2020-12-11

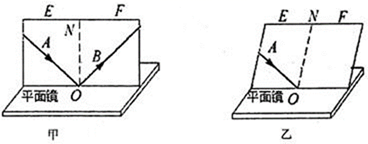

小明利用如图甲所示的装置探究光的反射定律，平面镜平放在水平桌面上，板E、F可以绕ON轴转动。
(1)为了看清楚板上的光路，板的材质应是______（选填“粗糙的”或“光滑的”）；
(2)小明让一束光贴着板E射到O点，要使入射光线和反射光线的径迹同时在板上出现，板与平面镜的位置关系是______（选填“一定垂直”；“一定不垂直”或“可以垂直也可以不垂直”）；
(3)以法线ON为轴线，将板的F面绕法线ON向后旋转，此时反射光线的位置______（选填“发生”或“不发生”）变化；
(4)下表是用于研究光反射时角度关系的实验数据记录表，则表格中a是______；b是 ______；
实验序号
a
b
1
2
3
(5)让入射角等于______时，反射光线与入射光线重合；
(6)若把平面镜水平向右移动（入射点O仍在平面镜上），则反射光线的方向______（变化/不变）；
(7)若保持平面镜水平不变，将板向后倾斜一个角度（如图乙），入射光线仍能呈现纸板上，且沿AO方向入射到平面镜的O点，此时与图甲情形对比，发生改变的有______。
A．法线方向 B． 反射光线方向 C．入射角度数 D．反射角和入射角关系
