难度：
使用次数：128
入库时间：2020-12-10如图所示
为凸透镜的焦点
，BC为某光线经过平面镜后的反射光线，请在图中画出与BC对应的入射光线和光线BC经凸透镜后的折射光线．
-
难度：
使用次数：132
入库时间：2020-12-10

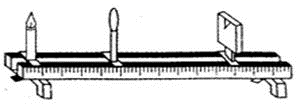

如图是小莉、小华和小明三人在做“探究凸透镜成像规律”的实验装置图：
(1)小明将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出________ 的光斑，量出透镜到光斑的距离为10cm．则此凸透镜的焦距约是________ cm.
(2)小华在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小________ 的光斑，把蜡烛放在该凸透镜的焦点内，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小________ 的光斑（填“不变”、 “变大”、 “变小”）.
(3)小莉同学做实验时，小华发现烛焰在光屏上的像如图上所示，若要使烛焰在光屏中心成像，只调节透镜，小莉应将透镜向 ________ （选填“上”或“下”）移动.改正后若实验时固定蜡烛与透镜，无论怎样移动光屏，屏上都不出现清晰像，原因可能是________ ．当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是________ ．
(4)小明将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到清晰的倒立、________ 实像，________ （选填“照相机”、“投影仪”或“放大镜）就是应用这一原理制成的．
(5)小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，小明移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像.将近视眼镜镜片取下，发现光屏上的像变模糊了.
①为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小华应将光屏向________ （左/右）移动.
②下列四个选项中，正确表示小莉同学近视眼成像和近视眼矫正情况的是________ ．
A．乙 甲 B．丙 甲 C．乙 丁 D．丙 丁
(6)当烛焰通过凸透镜在光屏上成一实像时，如果小明用书遮挡住透镜下半部分，则实验时光屏上所成的像________ （选填“完整”或“不完整”），像的明暗程度将 ________ （选填“变亮”或“变暗”或“不变”）.
(7)蜡烛通过凸透镜恰好在光屏上得到放大的清晰的像，若保持凸透镜的位置不变把蜡烛和光屏的位置对调，则光屏上 （________）
A． 不能成像
B． 可以成像，但要适当移动位置 C． 可以成像，像大小不变 D． 可以成像，像变小(8)蜡烛通过凸透镜恰好在光屏上得到放大的清晰的像，若拿下光屏，移动眼睛的位置 ________ （“能”或“不能”）看到像．
(9)一物距应只有唯一的像距，他们三人将蜡烛都放在透镜前15厘米处时，但他们所测得的像距却并不相同，分别为28cm，30 cm，31cm,他们的数据不是因为测量长度误差造成的，你认为出现这种现象的原因是________ ．
(10)小华又将两支点燃的蜡烛、凸透镜和光屏分别置于如图所示的位置时，光屏上C、D两处会得到清晰的烛焰像.这像是 ________ (选填“缩小”、“等大”或“放大”)的烛焰的像.用一厚纸板挡住A处的烛焰，在光屏上________ (选填“C”或“D”)处仍能得到一个清晰的烛焰像.
-
难度：
使用次数：191
入库时间：2020-12-10

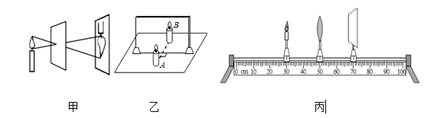

实验室常用蜡烛完成以图光学实验：
（1）图甲为小孔成像示意图，该现象可以用______来解释。
（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
-
难度：
使用次数：111
入库时间：2020-12-10
学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．
（1）关于像的亮度与哪些因素有关，他们提出以下猜想：
猜想1：与小孔到光屏的距离有关；
猜想2：与小孔的形状有关；
猜想3：与小孔的大小有关．
①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是_________的．
②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是______________________．

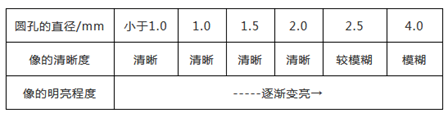

③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．
实验现象表明：在小孔成像清晰时，_____________________．
（2）学习小组对像的清晰度与亮度问题作进一步探究．
①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是________．
②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”）．
③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是_______的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小_________．
-
难度：
使用次数：120
入库时间：2020-12-10

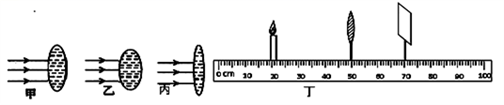

小明用薄膜充水后制成的水透镜模拟晶状体，对近远视眼的成因进行探究. 实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示.
（1）小明先用水透镜甲探究正常眼的成像原理，如图丁所示. 此时应将光屏向_________（选填“左”或“右”）移动，光屏上才可接收到一个倒立缩小的实像.
（2）若进一步探究近视眼的成因，小明接下来应将甲更换为图_________中的水透镜进行对比实验.
（3）小明发现：分别用甲、乙、丙水透镜实验时，保持蜡烛到水透镜的距离不变，移动光屏得到清晰的像，其中像距较大的是____________水透镜.
（4）实验完毕，小明想继续探究平面镜成像的规律，他应将光具座上的凸透镜换成薄玻璃板，光屏换成 _________________.
