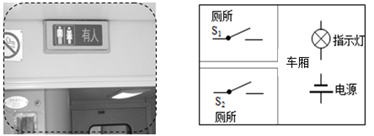

入库时间：2020-12-10如图所示，火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（门关上时对应的开关就闭合），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“（厕所）有人”字样（如左下图所示），提醒旅客两间厕所内部都有人，请你把右下图中的各元件符号连接成符合上述设计要求的电路图。（注意作图时导线要横平竖直）
-
难度：
使用次数：105
入库时间：2020-12-10
请按图的电路连接实物，_________当S闭合时，电流表A的读数是0.54A，电流表Al的读数是0.3A，电流表A2的读数为_________
-
难度：
使用次数：138
入库时间：2020-12-10

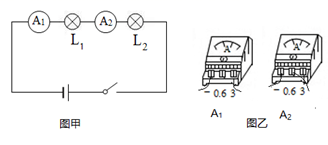

小明连接的电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙。
(1)电流表A2的读数是_________
(2)小明发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因。_____________
(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？
请你在表中空格填写“可行”或“不可行”。
方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄灭
两灯一定是串联
______
方法2
把任意一根导线断开
两灯熄灭
两灯一定是串联
______
(4)做完实验后，小明认为“小灯泡的明、暗不同，正好说明了串联电路电流每流经一个用电器，电流都会减弱一些”，你认为小明的这个观点正确吗？_________请你设计实验证明该观点的正误。
①实验目的∶____________
②实验电路图∶
③实验步骤（可用画图或文字表述，若需要可补充器材）∶______
-
难度：
使用次数：134
入库时间：2020-12-10
如图所示电路，S1、S2、S3全都是断开的。
(1)当只闭合开关_____时，L1和L2串联
(2)当闭合开关_______时，L1和L2并联；
(3)不允许同时闭合____两个开关，否则会导致电路处于________状态，可能产生的危害是_________
-
难度：
使用次数：189
入库时间：2020-12-10

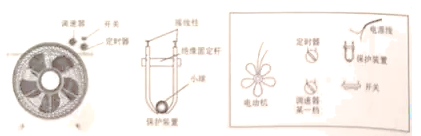

某品牌的一款风扇如图所示，它的控制装置主要有开关、定时器、调速器以及安装在内部的保护装置。保护装置的结构如图所示，当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用：
图所示的保护装置相当于______（选填“开关”、“电源”、“用电器”；
(2)图所示的保护装置中的小球不可以使用以下_________的材料制作。（选填以下对应的字母）；
A．铜B．铝C．铁D．陶瓷E.塑料F玻璃
(3)在图中，展示了该风扇在某一档时的电路元件，请你用曲线把它们连接起来，使得风扇开关能控制风扇的工作与不工作，定时器可以在设定时间之后控制风扇停转，风扇在测速器设定的某一档转速下转动，当风扇工作时，一旦发生倾斜，风扇会停止工作。
（______）
