难度：
使用次数：169
入库时间：2020-12-10电路中有两盏灯，要求偶尔可以同时工作，但L1不工作时，L2无法工作。现给定两开关S1、S2，导线若干，电池组一个，请按要求设计电路图于虚线框内。
-
难度：
使用次数：198
入库时间：2020-12-10

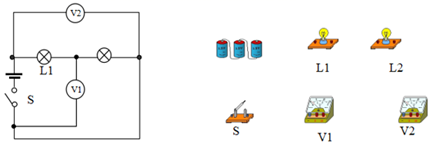

根据电路图连接实物图。
-
难度：
使用次数：150
入库时间：2020-12-10

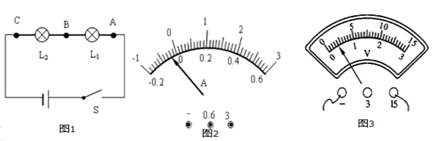

在“探究串联电路特点”时小明选用两只规格不相同的灯泡连接的电路如图1所示。
(1)闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：
①L2灯丝断了；②L2短路；③灯L2也工作，但L2的电阻比L1的小。以上猜想中正确有______（填序号）；
(2)为了寻找“串联电路的电流关系”，分别把图1中A，B，C各点断开，然后把______接入，闭合开关前指针如图2所示，则______；闭合开关后，发现其中一个电表指针如图2所示，出现这种现象的原因是______；
(3)在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图3所示，为了使实验结果更准确，接下来他应该______；
(4)为了使结论更有普遍性，可采用的方法是______（填A或B）；
A．换用不同规格灯泡多次实验 B．换不同的电表多次实验
(5)正确实验操作后，测得A，B，C三处的电流记IA，IB，IC，测得AB，BC，AC两点间的电压UAB、UBC、UAC。下列说法正确的是______。
A．IA＞IB＞IC
B．IA＜IB＜IC C．UAB=UBC=UAC D．UAC=UAB+UBC -
难度：
使用次数：168
入库时间：2020-12-10

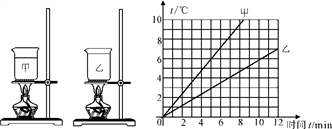

在探究物质的吸热本领实验中，小罗将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图所示。
(1)实验中，记录加热时间的意义是_____________________。
(2)加热到相同的温度，_________（选填“甲”或“乙”）吸收的热量多；
(3)分析图象，若甲、乙两种液体中，一种液体是水，另一种液体的比热容是________________J/（kg·℃） [c水= 4.2×103 J/ （kg·℃）]。
-
难度：
使用次数：189
入库时间：2020-12-10
做电学实验时，需要测量约0.5A的电流，但实验室当时只有一个量程为0.3A的电流表。如果手边有12V的学生电源，0~50Ω的滑动变阻器一个，电阻丝一条，导线若干开关一个。请同学们用最简单的方案设计并描述操作步骤，尝试将电流量程扩展到0.6A。
步骤：(1)开关闭和前，滑动变阻器的划片应放置于______，电阻丝的一端与电流表相连，另一端暂不连；
(2)闭合开关，调节滑动变阻器，使电流表达到______；
(3)试将电阻丝的不同位置接到电流表的另一接线柱上，以改变电阻丝的长度，当电流表示数达到______时，将这个位置拧紧在接线柱上，此时当通过电流表的电流为I时，电路中的电流为2I，即把电流表量程扩大了一倍。
