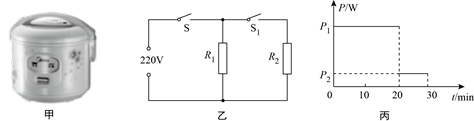

入库时间：2020-12-10如图甲为一种新型电饭锅，图乙为其简化电路，其中
和
均为电热丝，
是自动控制开关，通过开关的控制，可实现智能化地控制食物在不同时间段的温度．图丙为其在工作的
内功率随时间变化的图像．已知其高温档的功率
为
，电阻
．
（1）请分析出电饭锅的低温档、保温档时两个开关的通断状态及对应的电路图．
（2）求出
的阻值．（3）求出电饭锅在这
内产生的总热量 -
难度：
使用次数：195
入库时间：2020-12-10
如图所示，R0、Rx为定值电阻，其中R0＝10Ω．开关S断开时，电流表的示数为0.6A；开关S闭合时，电流表的示数为0.8A．若电源电压不变．求：
（1）电源电压；
（2）电阻Rx的阻值：
（3）开关S闭合时，通电1min，电阻Rx产生的热量．
-
难度：
使用次数：161
入库时间：2020-12-10

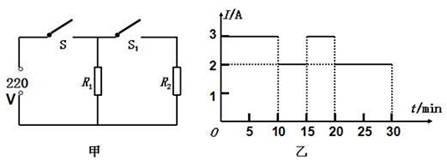

新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示．.求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
-
难度：
使用次数：144
入库时间：2020-12-10
如图所示,灯泡L标有“6V 6W”字样(灯泡电阻不受温度影响)，当
闭合，滑片P滑到a处时，灯泡L正常发光，电源电压保持不变．
（1）求小灯泡的电阻和电源电压；
（2）当S1闭合、
断开，滑片P位于中点c处时，电流表示数为0.5A，求P位于b处时，1h内变阻器产生的热量；（3）当S1、S2处于什么状态，滑片P 位于何处时，电路消耗的总功率最大？求出最大总功率．
-
难度：
使用次数：138
入库时间：2020-12-10
如图所示的电路中，只闭合S1时，通过R2的电流是1.5 A，R1＝30 Ω，R2＝20 Ω．求：
（1）电源电压是多大；
（2）只闭合S2时，通电20 s电流通过R1产生的电热是多少；
（3）使开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少．
