难度：
使用次数：178

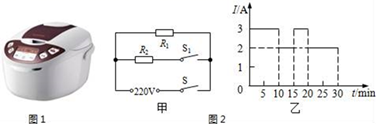

入库时间：2020-12-10几千年来中国的厨艺最讲究的就是“火候”二字．现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
-
难度：
使用次数：159
入库时间：2020-12-10
如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图乙所示．
（1）求定值电阻R0的阻值；
（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；
（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率．
-
难度：
使用次数：166
入库时间：2020-12-10

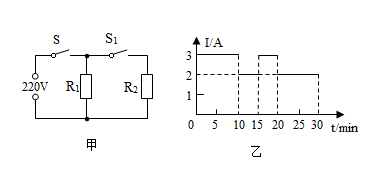

某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示．求：
（1）电饭锅工作时的最大功率和最小功率；
（2）电热丝R2的阻值；
（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量。
-
难度：
使用次数：194
入库时间：2020-12-10
如图是某电火锅加热器的简化电路图，电源电压是220V，R1、R2是发热电阻，开光接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，开关接“2”时为高温挡，试求：
（1）低温挡工作时，电路中的电流是多少？
（2）低温挡工作10min，消耗的电能是多少？
（3）高温挡的功率是多少？
-
难度：
使用次数：193
入库时间：2020-12-10

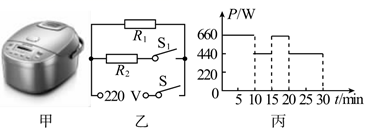

如图甲为某款新型电饭煲，额定电压为220 V。它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220 V电路中，在电饭煲工作的30 min内，它消耗的电功率随时间变化的图象如图丙所示。求：(c米饭＝4×103 J/(kg·℃))
(1)若电饭煲内装有1.5 kg米饭，30 min内从12 ℃加热到100 ℃，米饭吸收了多少热量____。
(2)0～30 min，电饭煲产生的总热量___。
(3)S和S1均闭合，电路中的总电流____。
(4)在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同。用电高峰期，当实际电压为200 V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间_____。
