难度：
使用次数：144

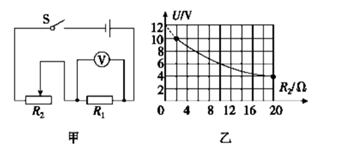

入库时间：2020-12-10如图甲所示电路中，电源电压保持不变，R1是定值电阻，R2是规格为“20Ω 1A”的滑动变阻器，电压表量程为0-15V。闭合开关S，在保证电路元件安全的情况下，滑片移动过程中，电压表示数U 与滑动变阻器接入电路的电阻R2的变化情况如图乙所示。下列说法正确的是（ ）
A．电源电压为12V
B．R1的阻值为20Ω
C．R1的功率变化范围是1.6W—10W
D．滑片在中点时，在10s内电流通过滑动变阻器R2产生的热量为36J
-
难度：
使用次数：135
入库时间：2020-12-10

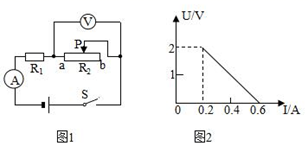

如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图所示，下列判断正确的是（ ）
A．R1的电阻为15Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大总功率为1.8W
D．电路中消耗的总功率最小时，通电5s，R1上产生的热量是1J
-
难度：
使用次数：136
入库时间：2020-12-10

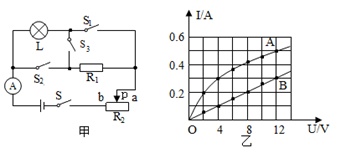

如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A。图乙中A、B分别是小灯泡和电阻R1两端的电压随电流变化关系图象。只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A；滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V。则（ ）
A．电源电压为10V
B．小灯泡L的额定功率6W
C．只闭合开关S、S2，滑动变阻器的滑片移至a端时，1.5min电流通过R1产生的热量为64J
D．闭合开关S，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W
-
难度：
使用次数：103
入库时间：2020-12-10
小明家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1=50Ω，电热丝R2=242Ω，电热转化效率为84%，水的比热容为4.2×103J/（kg•℃），求：
（1）高温档的加热功率；
（2）用低温档将22kg水从20℃加热到60℃需要的时间；
（3）如果改用无烟煤，将第（2）中22kg水从20℃加热到60℃需要燃烧无烟煤0.5kg，求加热效率为多少？（无烟煤热值为3.4×107J/kg）
-
难度：
使用次数：126
入库时间：2020-12-10
一个有加热和保温两种状态的微型电热水器，内部简化电路如图所示，它由控制电路和工作电路两部分组成，其中R0为热敏电阻，它的阻值随温度的升高而减小，开关S0和S都闭合时，电热水器开始加热，当电热水器中水的温度达到50℃时，电磁铁才会把衔铁吸下，使B、C两个触点接通，电热水器处于保温状态。已知R1＝44Ω，R2＝2156Ω．求：
(1)将电热水器水箱中2.2kg的水从15℃加热到45℃，水吸收的热量（c水＝4.2×103J/（kg•℃））
(2)电热水器处于加热状态时工作电路的功率。
(3)将2.2kg的水从15℃加热到45℃，需要通电5min，电热水器的加热效率为多少？
(4)当温度达到50℃后，通电10min，R2产生的热量。
