入库时间：2020-12-10如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）．该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W．请根据以上信息解答下列问题：
（1）将开关S与a、b相连时，_____发光（选填“红灯”或“绿灯”），此时电饭煲处于_____状态（选填“加热”或“保温”）
（2）电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1．请计算电阻R1的阻值________．
（3）如果在不改变原来保温档和加热档电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明_________（也可配合作图说明）
-
难度：
使用次数：135
入库时间：2020-12-10

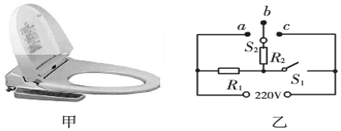

如图甲所示，小明家新装了一台智能电热马桶盖，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率为 22W和44W．利用所学的电学知识他设计了一个等效电路图，如图21乙所示，用两个定值电阻R1和R2表示两电热丝，开关S2可分别接a、b或c触点，电路接入家庭电路中时均能正常工作．
（1）当断开S1，将S2接c点时，定值电阻R1和R2 _____联，求此档位的加热电流是多少安？
（2）用中温档加热10min，求消耗电能多少焦耳？
（3）求高温档加热的额定功率是多少瓦？
-
难度：
使用次数：182
入库时间：2020-12-10
呼和浩特市共享单车的投放，为呼和浩特市市民的出行提供了极大的便利。小董同学通过手机扫码，解锁了一辆电动自行单车，如果她骑行电动自行单车在平直的乡间小路上做直线运动，且以恒定的功率行驶。通过收集数据，得到如图所示的v-t图像。在第16s时速度达到10m/s，然后以10m/s做匀速直线运动。已知小董质量为50kg，电动自行单车质量为10kg，骑行时所受阻力恒为人和车总重的1/15。求
（1）在0~16s时间内，单车通过的路程___________80m（选填“大于”或“等于”或“小于”），这段时内，电动机对单车产生的牵引力__________单车所受的阻力（选填“大于”或“等于”或“小于”）。
（2）电动自行单车做匀速直线运动时，加在电动机上的电压为50V，通过的电流10A。电动机提供的电功率多大_____？该电动机的效率为多少____？（不计机械摩擦损失）电动机线圈电阻是多少____？
（3）在0~16s时间内，单车通过的路程______。（提示:能量守恒。动能计算公式为0.5mv2，m表示质量，v表示速度）
-
难度：
使用次数：110
入库时间：2020-12-10

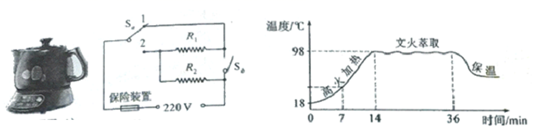

如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率________。上述高火加热过程中，1kg药液所吸收的热量是多少_____？
（2）_________时，电路处于文火萃取阶段，电路中的电阻______在工作。
（3）已知电阻
，求
的阻值是多少_______？电煎药壶的额定保温功率是多少瓦________？ -
难度：
使用次数：146
入库时间：2020-12-10
如图所示是人们日常生活和工作中经常使用的一种插线板．现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细．请根据焦耳定律解释使用这种插线板将会存在什么隐患．
