难度：
使用次数：167
入库时间：2020-12-10在探究“影响电流热效应的因素”实验中：

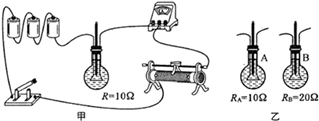

（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较_____，来判断相同时间内不同电流产生的热量多少。下面的探究实例中，也是采用这种研究方法的是_____。
A．探究电流与电压、电阻的关系
B．用总电阻表示同一段电路中串联的两个电阻
C．在探究影响动能大小因素的实验中，小车动能的大小通过木块移动的距离来比较。
实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是_____。
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（见表）。
由此得出：同一导体，在通电时间相等时，电流_____，其产生的热量_____。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中_____（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻_____（选填“串联”或“并联”）．（本题中，三个烧瓶中的液体质量相等）
（4）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中_____（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成_____。水和煤油吸热的多少是通过_____ （选填“温度计示数”或“加热时间”）来反映的。
-
难度：
使用次数：129
入库时间：2020-12-10
如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中________________的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫________________．下面实验也用这种实验方法的是_________．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中的U形管_________（选填“是”或“不是”）连通器.
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间, ______(选填“a”或“b”)容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间，________(选填“c”或“d”)容器中电流产生的热量多．
-
难度：
使用次数：151
入库时间：2020-12-10
实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有阻值不同且不变的电阻丝R1 和R2。将它们与滑动变阻器、电源、开关、以及导线等组成如图所示的电路。小亮利用上述实验器材“探究电流通过电阻产生热量跟什么因素有关。”
（1）小亮探究的是当_________和通电时间一定时，电流产生的热量跟_______的关系。
（2）实验中，电流产生的热量无法直接测量，而是利用煤油温度变化量来表示，这种物理学研究方法叫做_________法。在以下三个实例中，没采用此方法的是_________：①借助电动机提升重物的高度判断电
流做功多少；②借助水压学习电压；③借助验电器两金属箔片张开角度判断物体带电多少。（请选填序号）
（3）闭合开关，通电一段时间后，温度升高较多的是A温度计，这是因为R1_______R2。（选填“>”或“<”）
-
难度：
使用次数：140
入库时间：2020-12-10

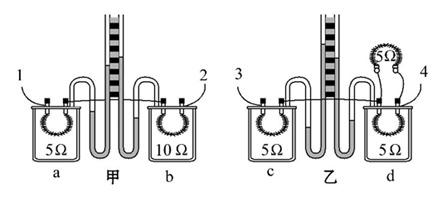

小明用如图中的装置“探究影响电流产生的热量的因素”．a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端．请回答下列问题：
（1）在如图甲中，这个装置可探究电流产生的热量与__________的关系．通电一段时间，容器________中电流产生的热量较多（选填“a”或“b”）．
（2）该实验是通过观察U型管中液面___________的变化，来比较电流通过电阻丝产生的热量多少．这应用的物理方法是________（填字母）．
A．等效替代 B．放大法 C．转换法 D．控制变量法
（3）如图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中的自变量是___________，因变量是___________，控制变量是_______________ ．
-
难度：
使用次数：121
入库时间：2020-12-10
图为电热水器的简化电路，它有加热和保温功能． R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400W，保温功率为100W，忽略温度对电阻的影响．
（1）开关与触点1连通时，热水器处于_______状态；与触点2连通时，处于______状态．（填“加热”或“保温”）
（2）R1=______Ω，R2=_______Ω．
（3）在使用过程中，若热水器10min消耗电能1.2×105J，请通过计算具体说明：在这段时间内热水器处于何种工作状态，并求出相应状态下的工作时间_________．
