难度：
使用次数：193

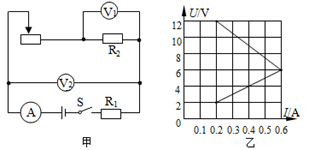

入库时间：2020-12-10如图甲所示的电路中，电源电压保持不变．闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为_____V，滑片移至最左端时10s内电流通过R1产生的热量为_____J．
-
难度：
使用次数：149
入库时间：2020-12-10
在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为_____V.1min内电路消耗的电能为_____J，1min内电流通过电动机产生的热量为_____J．
-
难度：
使用次数：183
入库时间：2020-12-10
如图所示，是某种电热保暖鞋的工作原理示意图．供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时的电功率是_____W，它的高温挡工作1min产生的热量是_____J。
-
难度：
使用次数：104
入库时间：2020-12-10
如图所示，电源电压恒为12 V，闭合开关S，当滑动变阻器的阻值为10 Ω时，电压表的示数为10 V，此时电动机正常工作；若电动机内部线圈的电阻为2 Ω，则通电5 min电流通过电动机内部线圈产生的热量是______J.
-
难度：
使用次数：121
入库时间：2020-12-10
已知定值电阻R1∶R2=2∶3，若把它们并联在同一电路中，通电后，它们的电流之比I1∶I2=___；若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1∶Q2=___。
