难度：
使用次数：186
入库时间：2020-12-10如图甲所示的电路中，灯泡的额定电压为4V，电动机线圈的阻值为4Ω，图乙是通过灯泡的电流与其两端电压关系的图象。闭合开关S，断开开关S1、S2，将滑动变阻器的滑片移至某一位置时，电流表的示数为0.4A，电压表的示数为2V，则电源电压为_____V．保持滑片的位置不变，再闭合开关S1、S2，电流表的示数为0.6A，此时电动机正常工作，它的额定功率为_____W，电动机线圈1min产生的热量为_____J。
-
难度：
使用次数：118
入库时间：2020-12-10
小明用毛皮摩擦过的橡胶棒与悬挂着的泡沫小球靠近时，它们相互排斥，则该泡沫小球带______电；小明发现空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为__________（填“长度”或“横截面积”）对导线电阻的影响；小明家的空调电辅热系统的电阻丝阻值为40Ω，工作时的电流为5A，则通电10s电阻丝产生的热量为__________J．
-
难度：
使用次数：173
入库时间：2020-12-10

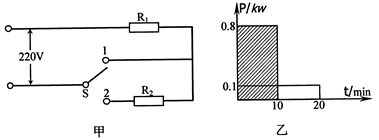

某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．
-
难度：
使用次数：109
入库时间：2020-12-10
如图所示实验装置，可以用来探究通电时间相同时，电流通过导体产生的热量与_____的关系，若通过R1的电流是1A，10s内电流通过电阻R2产生的热量是_____J．
-
难度：
使用次数：147
入库时间：2020-12-10
某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：
额定电压
220V
额定功率
高温档
中温档
低温档
880W
440W
220W
（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。
（2）当电火锅使用中温档正常工作时，电路中电流是多大____？接入电路的电热丝的阻值是多少_____？
（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃______（c水=4.2×103J/（kg•℃））？
