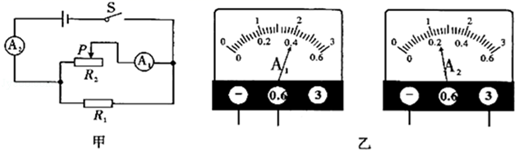

入库时间：2020-12-10如图甲所示，滑动变阻器R2标有“50Ω 1A”字样，电源电压为8V且保持不变。当开关S闭合时，电流表A1和A2的指针偏转情况如图乙所示。求：
(1)电阻R1的阻值
(2)通电100s，电流通过电阻R1产生的热量；
(3)再次移动滑动变阻器R2的滑片P，使两电流表指针偏离零刻度的角度相同，此时滑动变阻器R2消耗的电功率P2。
-
难度：
使用次数：141
入库时间：2020-12-10
我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：
(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？(无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数)
-
难度：
使用次数：100
入库时间：2020-12-10
下表为一台电热水器的铭牌（有一项内容模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝．求：
XXX牌电热水器
额定电压
220V
额定电流
高温档
中温档
5A
低温档
2A
电源频率
50Hz
（1）低温挡正常工作时的额定功率；
（2）中温挡正常工作10分钟产生的热量；
（3）高温挡正常工作时的额定电流．
-
难度：
使用次数：116
入库时间：2020-12-10
如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关．电热毯标牌上标有“220V 40W”字样．问（不考虑温度对电阻值的影响）：
（1）要使电热毯处于低温挡时，开关S应处于什么状态？
（2）发热电阻丝R0的阻值是多大？
（3）当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？
-
难度：
使用次数：158
入库时间：2020-12-10
现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V 5.5kW”，电动机线圈的电阻为0.4Ω．
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
