入库时间：2020-12-04用焦距为10cm的凸透镜探究“凸透镜成像规律”．
（1）小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．
（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．
（4）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变
（5）在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．
（6）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
-
难度：
使用次数：177
入库时间：2020-12-04
探究“凸透镜成像规律”实验
（1）由图甲可知凸透镜的焦距是__________cm；
（2）按图乙安装实验器材时，需要调节烛焰的中心、透镜的光心、光屏的中心在__________处。
（3）移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，则像的特点为________、________、________。我们生活中的___________就是根据这一原理制成的。
（4）保持凸透镜位置不变，向左移动蜡烛，则应向移动光屏________（填“左”或“右”）才能在光屏上得到清晰的像。与图乙相比，此时的像是________（填“变大”、“不变”或“变小”）。
-
难度：
使用次数：114
入库时间：2020-12-04
用焦距10cm的凸透镜做“探究凸透镜成像规律”的实验，如图所示．（凸透镜的位置固定不动）
⑴为了便于观察实验现象，实验环境应该_______（选填“较亮”或“较暗”）一些，此实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向_________移动．
⑵记录实验数据如下表，请将所缺的实验数据和像的性质补充完整．
实验序号
物距u/cm
像距
/cm
像的性质
1
30
15
①
2
20
20
倒立、等大的实像
3
15
②
倒立、放大的实像
4
6
无
正立、放大的虚像
请根据实验序号4的成像规律，写出在生活中的一个应用③____________．
⑶若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为________（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）．
⑷晓红在早上9：00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点．你认为她这种活动过程存在的问题是：____________________________________________．
-
难度：
使用次数：195
入库时间：2020-12-04
小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列的创新。创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子。
（1）请分析创新后实验装置的优点：
①可以直接读出物距以及________；
②光屏上成像更清晰、_________；
③从光屏上可以准确得出像与物的_______关系。
（2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究，请仿照示例写出两种不同方案。
项目
更换（或增加）实验器材及操作
探究的问题
示例
用黑色纸片遮挡凸透镜的一部分
探究凸透镜没被遮挡部分的成像情况
方案1
①_________________________
②__________________________
方案2
③_________________________
④__________________________
-
难度：
使用次数：194
入库时间：2020-12-04

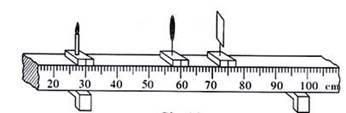

如图是小芊同学做“探究凸透镜成像规律”实验的装置。
当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm。
紧接着，小芊用不透明的硬纸板档住凸透镜的下半部分，发现光屏上呈现的像是______
选填“完整”或“不完整”
的。
小芊同学把蜡烛往右移动5cm，屏上的像变得模糊。要使像变清晰，光屏应向______选填“左”或“右”适当移动，此时光屏上的像应该是倒立、______选填“放大”、“等大”或“缩小”的实像。
