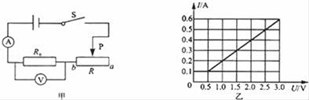

入库时间：2020-12-04图甲是某同学“探究电流与电压关系”的电路图．闭合开关S后，滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数（I﹣U）如图乙所示．则（ ）
A．R0的电阻值是0.2Ω
B．该电路最小功率0.05W
C．滑动变阻器的总电阻是5Ω
D．滑动变阻器R的电功率先变大后变小
-
难度：
使用次数：186
入库时间：2020-12-04几位同学学习了欧姆定律后，根据I=
，导出了R=
．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
-
难度：
使用次数：112
入库时间：2020-12-04
如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，
电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（）
A．电流表示数变化了0.4A
B．电压表示数变化了8V
C．R1消耗的电功率变化了6W
D．电路消耗的总功率变化了6W
-
难度：
使用次数：158
入库时间：2020-12-04
某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
-
难度：
使用次数：120
入库时间：2020-12-04
如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（ ）
A．灯泡L2亮度变亮，电流表示数减小
B．灯泡L1亮度不变，电压表示数增大
C．电流表示数不变，电压表示数增大
D．电流表示数不变，电压表示数不变
