难度：
使用次数：139
入库时间：2020-12-04为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图所示，R1为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大．当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于 0.1 A时，烟雾报警器报警．关于此报警装置，下列说法正确的是( )
A．烟雾浓度逐渐减小，电压表示数变大
B．烟雾浓度逐渐减小，电路的总功率变小
C．烟雾浓度逐渐增大，R1的功率变大
D．适当增大R1的阻值，可使报警器在烟雾较淡时开始报警
-
难度：
使用次数：136

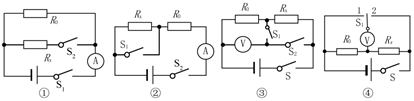

入库时间：2020-12-04某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是
A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
-
难度：
使用次数：149
入库时间：2020-12-04
如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
-
难度：
使用次数：175
入库时间：2020-12-04
如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为3V
D．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
-
难度：
使用次数：198
入库时间：2020-12-04
如图是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，Rx的表达式正确的是（ ）
A．Rx＝
R0 B．Rx＝
C．Rx＝
D．Rx＝
R0
