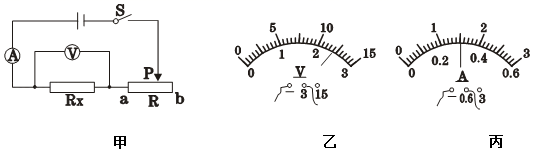

入库时间：2020-12-04小聪同学用伏安法测电阻，实验电路图如图甲所示．
（1）该实验的原理是_____．
（2）闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）．
（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①_____；②_____．
（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=_____Ω．
（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值．
实验步骤如下：
①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；
②_____；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx=_____（写出表达式）．
-
难度：
使用次数：114
入库时间：2020-12-04
“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）_________；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________________________________________．
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图丙所示，读数为__________A．实验过程中应保持电压表示数为__________V不变．
（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成_______（选填“正比”或“反比”）．
（5）根据表格中的数据判断所选用的滑动变阻器可能是_______（选填“A”或“B”）．
A．“50Ω 0.5A” B．“10Ω 1A”
-
难度：
使用次数：184
入库时间：2020-12-04

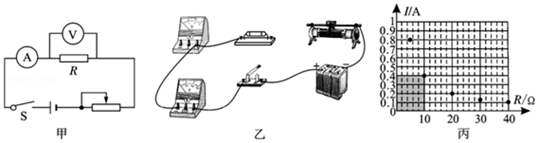

如图甲，是张勇实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为6V．电压表、电流表无损坏，有阻值为5Ω、10Ω、20Ω、30Ω、40Ω定值电阻5个。
（1）根据图甲，用笔画线代替导线连接完成图乙的实物图。______
（2）实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察_______（选填序号）。
A．变阻器滑片 B．电压表 C．电流表 D．电源
（3）某次实验，更换电阻R，合上开关后，电压表示数为0，电流表示数正常，其原因可能是_______。
（4）在老师的引导下，他们将5次实验数据描绘在图丙中。图中阴影部分“面积”表示的物理量是_______（选填序号）。
A．电流B．电压C．电阻D．电功率
（5）实验中，他们选择下列哪个滑动变阻器最合适_______（选填序号）。
A．10Ω 0.5A B．50Ω 0.5A C．50Ω 1A D．200Ω 1A
（6）请你用平滑曲线将图丙中5个点连接起来，观察图象你可以得出实验结论：当电压一定时，导体中的电流与导体的电阻_______。
-
难度：
使用次数：130
入库时间：2020-12-04

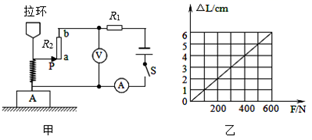

中考体考临近，尚依钟同学设计了一个电子拉力器，量化拉力大小以测量同学们的臂力，其原理图如图甲．放在水平地面上的物体A通过弹簧与拉环相连．弹簧上端和金属滑片P固定在一起（拉环重力、弹簧重力电阻都不计，P与R2接触良好且不计摩擦）．已知物体A的质量为100kg，定值电阻R1 = 8Ω，R2是一根长为6cm的均匀电阻线，其最大阻值为12Ω，电源电压为6V．当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长量△L与所受拉力F间的关系如图乙，
求：
（1）要求拉力越大电表示数越大，则拉力器的表盘应选择用哪个电表改装？零刻度标记在的表盘的哪个刻度处？
（2）闭合开关S，当电流表示数为0.4A时，拉力大小为多少？
（3）若电流表的量程为0~0.6A，电压表量程为0~3V，在保证电路安全的条件下，物块A对地面的压力范围是多少？
-
难度：
使用次数：140
入库时间：2020-12-04
阅读短文，回答问题．
“阳光动力2号”太阳能飞机
世界最大的太阳能飞机“阳光动力2号”（如图甲）飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几．飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系．白天，飞机飞行高度达到海拔8500米，依靠两翼上安装的太阳能电池板为直流电动机提供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行．晚上，依靠储存在锂电池里的电能继续飞行．并且下降到1500米的高度，以减少能耗．飞机的有关技术参数如下表:
飞机净/总质量 kg
2300/3600
发动机最大功率 kw
54
锂电池能量密度 kw·h/kg
0.25
发动机转换效率
90%
锂电池的总质量 kg
630
——————————
（1）白天飞机在高海拔高度飞行，而晚上下降到低海拔高度飞行，这一过程______能转化为_______能．
（2）若锂电池充满电后的总储存量为5.76×108J．某次飞行消耗了锂电池总储存量的20%，发动机转换效率为90%[则发动机输出的机械能为___________J，若这些机械能改由航空燃油来提供，不计能量损失，需要完全燃烧氢气___________m3．（已知氢气的热值为1.4×108J/m3）．
（3）若飞机发动机最大功率为54kw，飞机在最大功率下，以30m/s的速度沿水平方向正常巡航，所受的阻力为______ N，若飞机沿水平方向飞行过程中所受阻力与速度的平方成正比，则当飞机以15m/s速度沿水平方向运行时，发动机输出的功率为_______ W．
（4）科技兴趣小组利用测距传感器为飞机设计了一款飞行高度测距仪．测距传感器的阻值R1与离地高度h的关系如图乙所示．设计的飞行高度检测电路如图丙所示，R0为定值电阻．要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则应将______________________（选填“电流”或“电压”）表改装成高度表．该高度表示数刻度__________（选填“均匀”或“不均匀”）．
