难度：
使用次数：109

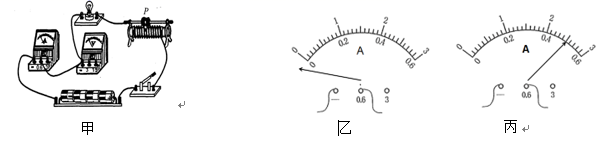

入库时间：2020-12-04在“测量小灯泡电阻”实验中，小灯泡的额定电压 U = 2.5 V．
(1)请用笔画线代替导线，将图甲中的实物电路连接完整．________
(2)闭合开关后，发现电流表指针如图乙所示，其原因是_____．
(3)排除故障后，闭合开关，移动滑片 P 使电压表示数为 2.5V，电流表示数如图丙所示I =_____A，则小灯泡的电阻 R =_____Ω．
(4)如图丁所示，是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图象．在图甲电路中， 电源电压 U = 4.5V 保持不变，当滑动变阻器取值 Rp =10Ω时， 小灯泡电阻值为 RL =_____Ω（保留两位小数点）
-
难度：
使用次数：121
入库时间：2020-12-04

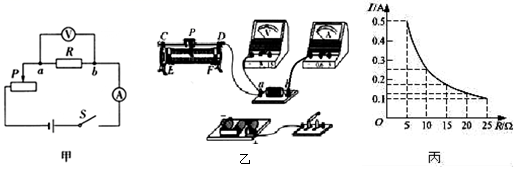

在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”） ，导线若干．
（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．
导线不能交叉
（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________
填字母
．A.电阻断路
电流表坏了
滑动变阻器短路
电阻短路（4）排除电路故障后进行实验．实验中，当把
的电阻换成
的电阻后，应把变阻器滑片向___
填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________
-
难度：
使用次数：160
入库时间：2020-12-04

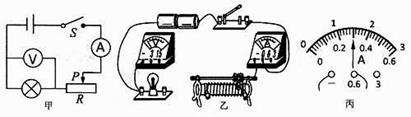

小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干。
（1）请你根据如图甲，用笔画线代替导线，将如图乙中的电路连接完整________。(要求：滑动变阻器滑片向左移动时于灯泡变亮，且导线不交叉)
（2）闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是____________。
A． 小灯泡短路

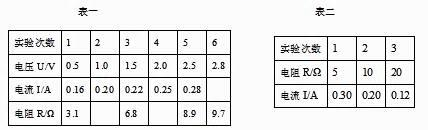

B． 滑动变阻器短路 C． 小灯泡断路 D． 滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示。其中第6次实验时电流表表盘如图丙，此时电路中的电流为________A；由表一中的数据可知，小张选用的滑动变器应是________。(选填“R1”或“R2”)。
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是________(选填“合理”或“不合理”)的。
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”。他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示。他发现通过导体的电流跟电阻不成反比，其原因可能是________。
-
难度：
使用次数：184
入库时间：2020-12-04

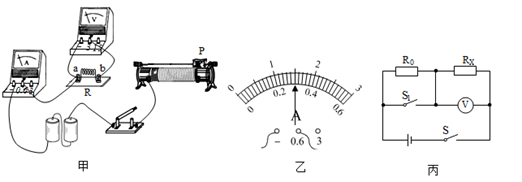

图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整_____________
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I=______A，则未知电阻R= _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
-
难度：
使用次数：148
入库时间：2020-12-04
某实验小组同学在“探究电流与电压的关系”实验中：
（1）应该采用的实验方法是_____。
（2）如图甲所示，连接电路时，开关应处于_____状态。
（3）实验中，滑动变阻器的主要作用：一是改变电阻两端的电压大小，二是_____。
（4）闭合开关，电流表示数很大，而电压表示数很小，原因可能是_____。
（5）通过图乙U﹣I图象得出错误的结论：在电阻不变时，通过的电流与电压成反比。请你分析错误的原因：_____。
（6）该小组的同学们为了测定待测电阻Rx的阻值，在图甲电路（电源电压恒定）中接入电阻Rx替换R0，电流表和电压表的位置保持不变，则他们应进行的操作：
①闭合开关S，将滑片移至最左端，读出电流表示数为I1；
②_____，读出电流表示数为I2；
③待测电阻Rx阻值的表达式为Rx=_____（用I1、I2、R表示）。
