难度：
使用次数：149
入库时间：2020-12-04如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为_____V，通过R2的电流为_____A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是_____．
-
难度：
使用次数：165
入库时间：2020-12-04

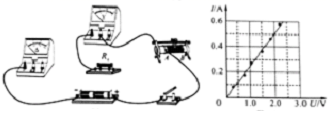

小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（1） 请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接______．
（2） 闭合开关前，应将滑动变阻器的滑片置于___________端（选填“A”或“B”）．
（3） 闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是__________．
（4） 排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图像，如图所示．由图像可得Rx=__________Ω．
（5）小芳又设计了一种方案，也测出了Rx的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：
①当开关__________时，电流表读书为I1;
②当开关S1、S2都闭合时，电流表读书为I2；
③待测电阻Rx=__________．（用已知和测出的物理量符号表示）
-
难度：
使用次数：103
入库时间：2020-12-04

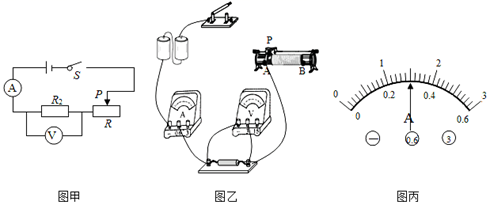

现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干．在利用“伏安法”测量定值电阻R1阻值的实验中：
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整．______
（2）实验前为了保护电路，滑动变阻器的滑片应置于_______端（选填“A”或“B“）；
（3）闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是_______（填符号）
A．滑动变阻器断路 B．Rx断路 C．Rx短路
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过Rx的电流大小为_______．它的阻值是_______Ω．
（5）本实验要多次测量取平均值，是为了_______．
-
难度：
使用次数：116
入库时间：2020-12-04

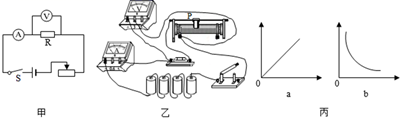

小明利用如图甲所示的电路探究“电流与电压、电阻的关系”．已知电源电压为6V且保持不变，实验中用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω，滑动变阻器有“30Ω，1.5A”和“50Ω，1.5A”两只．
（1）小明根据图甲所示电路图，将图乙中的实验器材连接成实验电路，实验电路中有一根导线连接错了，请在接错的导线上打“×”，并画出正确的连接．
（_____）
（2）电路连接正确后，闭合开关，发现电流表的指针几乎不动，而电压表的指针有明显的偏转，造成这种现象的原因可能是______．
（3）在探究“电流与电阻关系”的实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由20Ω更换为25Ω，为保持电压表的示数不变，应将滑动变阻器的滑片向______（选填“左”或“右”）移动．为完成该实验，所选滑动变阻器的规格应为______
（4）小明根据实验数据作出了图丙所示的图象，其中符合电流与电阻关系的是______．（选填“a”或“b”）
-
难度：
使用次数：144
入库时间：2020-12-04

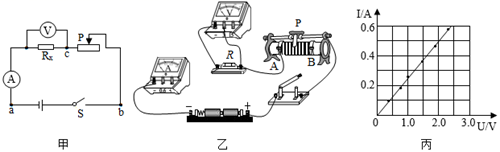

利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整．
（_______）
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）．
（3）闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是______．
（4）排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图象，如图丙所示．由图象可得Rx=______Ω．
（5）如图丁所示的实验电路图，不能够得出定值电阻Rx阻值的电路是______．
