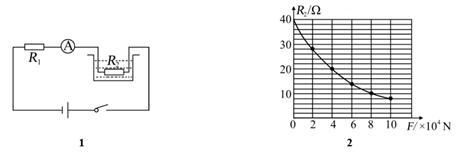

入库时间：2020-12-04某同学设计了一个利用如图1 所示的电路来测量海水的深度，其中 R1=2Ω 是一个定值电阻， R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图 2 所示，电源电压保持 6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为 0.02m2 的面承受海水压力．（设海水的密度 ρ 海水=1.0×10 3kg/m3，g 取 10N/kg）
（1） 当电流表示数为 0.2A 时，求压敏电阻 R2 的阻值；
（2） 如图 2 所示，当压敏电阻 R2 的阻值为 20Ω 时，求此时压敏电阻 R2 所在深度处的海水压强；
（3） 若电流的最大测量值为 0.6A，则使用此方法能测出海水的最大深度是多少？
-
难度：
使用次数：154
入库时间：2020-12-04

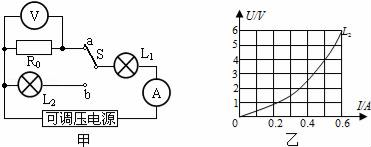

在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的U﹣I图象．
（1）当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少？
-
难度：
使用次数：189
入库时间：2020-12-04

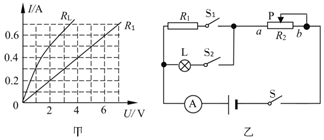

如图甲是定值电阻和标有“8 V 8 W”灯泡L的I-U关系图象，如图乙所示．电源电压恒定不变，滑动变阻器的最大阻值为12 Ω．当开关S、S2闭合，开关S1断开，将滑动变阻器的滑片P滑到b端时，灯泡L的实际功率为1W ．求：
（1）灯泡正常发光10s，电流通过灯泡产生的热量；
（2）电源电压；
（3）当开关S、S1、S2同时闭合，调节滑片P，求电路消耗的最大功率．
-
难度：
使用次数：157
入库时间：2020-12-04

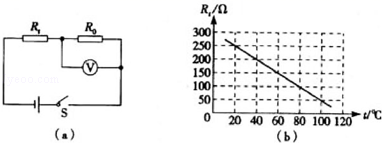

亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图（a）所示．其中，电源两端电压 U=4V（恒定不变）．
是电压表．量程为 0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．闭合开关S后．求：
①当环境温度为40℃时，热敏电阻R1的阻值是多少？
②当环境温度为40℃时，电压表的示数是多少？
③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
-
难度：
使用次数：115
入库时间：2020-12-04
如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
