入库时间：2020-12-04如图所示电路，电源电压保持6V不变，R1是定值电阻，R2是最大阻值为50Ω的滑动变阻器．闭合开关，当R2的滑片位于最左端时，电路中的电流为0.6A．求：
（1）电阻R1的阻值；
（2）滑片从最左端移动到最右端的过程中，滑动变阻器的最大功率．
-
难度：
使用次数：129
入库时间：2020-12-04
如图所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧．滑动变阻器R2上标有“50Ω1A”字样，电压表接“0～15V”量程．
(1)闭合电键，将滑片P移到某一位置时，电流大小为0.5安．求电路中的总功率和电压表的示数；
(2)若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下．要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值．
-
难度：
使用次数：100
入库时间：2020-12-04

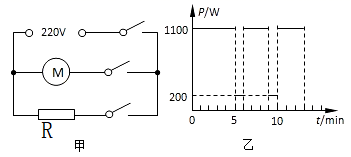

小滨对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻。额定功率P2=1100W。图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题；
（1）豆浆机正常工作，打浆时的工作电流；
（2）豆浆机加热电阻的阻值；
（3）豆浆机正常工作做一次豆浆，总共消耗的电能；
（4）一次妈妈做豆浆时，小滨对豆浆机的实际加热电功率产生了怀疑，他用所学知识和妈妈进行了如下实验：关掉家里的所有用电器，只让豆浆机单独工作，豆浆机在加热过程，他观察到家中的电子式电能表“220V，10A（40A），1800imp/kW•h”耗电指示灯1min闪烁了30imp（imp表示闪烁次数）。请你帮助小滨计算豆浆机的实际加热电功率，并分析产生这种情况的可能原因。
-
难度：
使用次数：127
入库时间：2020-12-04

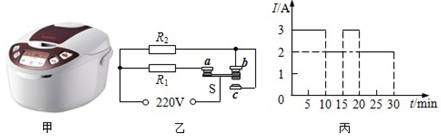

如图甲所示为新型电饭锅，其简化电路如图乙所示．R1和R2均为电热丝，S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通；煮饭过程中，通过自动控制开关不断交替改变这样的接通方式，从而使饭得到最佳的口感和营养；图丙为这个电饭锅在某次煮饭全过程中电流随时间的变化图象．求：
（1）电热丝R1的阻值；
（2）电饭锅在这次煮饭的过程中消耗的电能；
（3）在不同电压下，电饭煲从开始工作到S第一次自动与a和b断开产生的热量相同．用电高峰期，当实际电压为200 V时，使用该电饭煲，从开始工作到S第一次自动断开需要多少分钟．
-
难度：
使用次数：108
入库时间：2020-12-04
在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R2 的电流I2．
③ 现用电阻R0替换电阻R1、 R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
