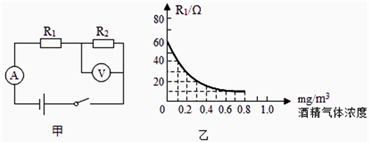

入库时间：2020-12-04“全民拒酒驾，安全你我他”，天门市公安局在宣传交通规则的同时，也加大了对酒驾的查处，如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压为9V且保持不变，当酒精气体的浓度为0时，电压表的示数为3V，求：
(1)此时电路中的电流是多少？
(2)R2的阻值是多少？
(3)某驾驶员对着测试仪吹气10s，若电压表示数达到4.5V，就表明驾驶员饮酒驾驶，此时酒精气体的浓度达到多少？
-
难度：
使用次数：147
入库时间：2020-12-04

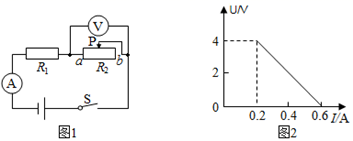

如图所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。
-
难度：
使用次数：140
入库时间：2020-12-04
如图甲所示。柱体A与B经细线绕过定滑轮（不计绳重及摩擦）相连，A放置于力敏电阻
上，力敏电阻其电阻值随压力F的变化关系如表，电源电压恒为6V。逐渐向容器中注水至满，得到了电流表的示数
与注水体积V之间的关系，如图乙所示。已知
，柱形容器底面积为
，高
，求：
15
20
22
25
28
30
35
20
14
13
11
10
9
8
（1）水深
时，水对容器底部的压强：（2）定值电阻
的阻值：（3）若电流表的量程为
，电压表的量程为
，在注水过程中。为确保电路安全，求电路消耗的功率范围。 -
难度：
使用次数：175
入库时间：2020-12-04

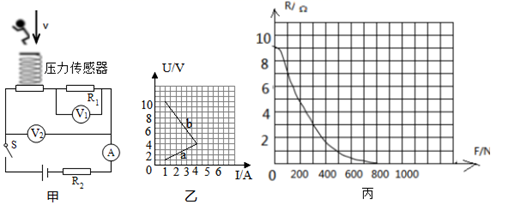

某体育运动中心为了研究蹦床运动员的训练情况，在蹦床上接入压力传感器，压力传感器所在电路如图甲．已知某运动员质量为50kg，某次从距离蹦床一定高度处跳下的过程中，研究得到电路中两个电压表读数与电路中电流之间的关系如图乙所示，压力传感器的电阻与所受压力之间关系如图丙．试计算：
（1）定值电阻
的阻值．（2）电源电压和定值电阻
的阻值．（3）当电路中电流达到最大时，运动员受到的合力为多少N？
-
难度：
使用次数：160
入库时间：2020-12-04
如图所示的电路中，电阻
的阻值为
，电源电压不变。当
、
断开，
闭合时，电流表的示数为
；断开，、闭合时，电流表的示数为
求：(1)电源电压；
(2)
的阻值。
