难度：
使用次数：123
入库时间：2020-12-04如图，已知电源电压为U＝6V，R1＝10Ω，R2＝5Ω，
（1）当S1、S2均断开时，电流表示数为0.2A，求R2两端的电压和R3的阻值．
（2）当S1、S2均闭合时，求R1两端的电压和电流表的示数．
-
难度：
使用次数：178
入库时间：2020-12-04

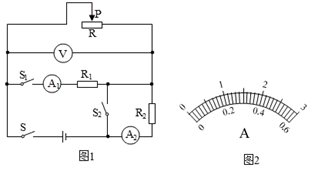

如图1所示，电源电压保持不变，定值电阻R1=10Ω，R2=5Ω，滑动变阻器R的规格为“30Ω 2.5A”，电流表A2选用0~3A的量程，电压表选用0~15V的量程。闭合全部开关，电流表A1的示数为1A。求
（1）电源电压。
（2）若将表盘如图2所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3的指针恰好指在满偏的三分之二处，变阻器接入电路的可能值。
（3）用一个新的电源替代原来的电源，只闭合S，在保证电路安全的情况下，电源电压的最大值。
-
难度：
使用次数：143
入库时间：2020-12-04
如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。已知继电器的线圈电阻R0＝10 Ω，左边电源电压为6 V恒定不变。当继电器线圈中的电流大于或等于15 mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
(1)请说明该自动控制装置的工作原理。
(2)计算说明该空调的启动温度是多少？
(3)为了节省电能，将空调启动温度设定为30 ℃，控制电路中需要串联多大的电阻？
-
难度：
使用次数：125
入库时间：2020-12-04

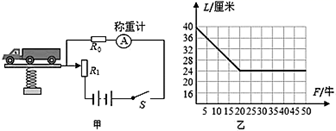

小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2＝20欧、R3＝5欧和R4＝1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
-
难度：
使用次数：111
入库时间：2020-12-04

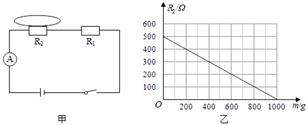

如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
(1)当托盘为空时，R2电阻；
(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
