难度：
使用次数：137
入库时间：2020-12-04如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
-
难度：
使用次数：199
入库时间：2020-12-04
如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
-
难度：
使用次数：132
入库时间：2020-12-04

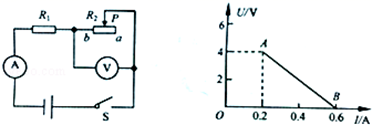

如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：
（1）电源电压．
（2）滑片P滑到ab中点时电压表的示数．
-
难度：
使用次数：141
入库时间：2020-12-04

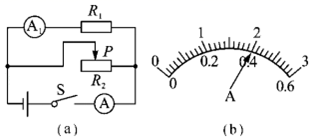

如图（a）所示，电源电压U＝4V，电阻R1＝10Ω，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示．求：
（1）电流表A1的示数．
（2）滑动变阻器的最大阻值．
（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数．
-
难度：
使用次数：133
入库时间：2020-12-04
如图所示，电源两端的电压U保持不变．闭合开关S、S1，电压表示数为8V，电流表示数为2A．闭合开关S，断开开关S1，电压表示数为2V．求：
（1）电源两端的电压U．
（2）电阻R1的阻值．
