难度：
使用次数：198

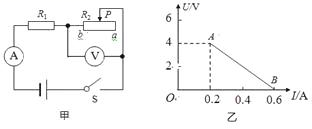

入库时间：2020-12-04如图甲所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：
（1）电源电压；
（2）滑动变阻器的最大电阻值．
（3）滑片P滑到ab中点时电压表的示数
-
难度：
使用次数：170
入库时间：2020-12-04

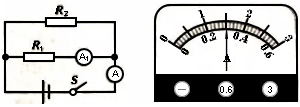

如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示．（设电源电压保持不变）
求：
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R2．
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值．
-
难度：
使用次数：147
入库时间：2020-12-04
某物理兴趣小组设计了一个压力报警装置，工作原理如图所示．ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示．闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号．踏板、压杆和杠杆的质量均忽略不计．求：
（1）电源电压为多少？
（2）当报警器开始报警时，踏板设定的最大压力值为多少？
（3）若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B的位置．试计算说明触点B应向哪个方向移动多少厘米？
-
难度：
使用次数：121
入库时间：2020-12-04
如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U．
-
难度：
使用次数：130
入库时间：2020-12-04
在如图所示的电路中，电源电压保持不变，灯泡L1的阻值为20Ω．闭合开关， 电流表A1的示数为0.5A，电流表A2的示数为0.2A．（灯泡电阻不随温度变化）求：
（1）灯泡L1的电流；
（2）电源电压U；
（3）灯泡L2的阻值．
