难度：
使用次数：142
入库时间：2020-12-04如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为
A．1：3 B．3：1 C．3：4 D．4：3
-
难度：
使用次数：189
入库时间：2020-12-04

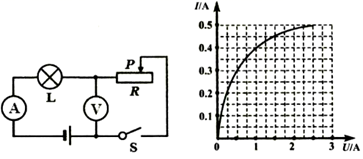

如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
-
难度：
使用次数：181
入库时间：2020-12-04
下列用电器中，利用电流热效应工作的是（ ）
A．电暖气 B．计算器 C．电视机 D．笔记本电脑
-
难度：
使用次数：132
入库时间：2020-12-04
如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时
A．电流表示数变小，灯L仍然正常发光
B．电流表示数变大，灯L变亮
C．电压表示数变大，灯L的实际功率变小
D．电压表示数不变，电路的总功率变大
-
难度：
使用次数：140
入库时间：2020-12-04
两个定值电阻
、
并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则，产生的热量之比为
A．2：1 B．1：2 C．4：1 D．1：4
