将A、B两个灯泡,按如图、如图两种方式连接,已知RA=4 Ω,RB=6 Ω,电源电压相同,下列分析正确的是( )
A.如图1中A灯比B灯亮
B.如图2中A灯比B灯亮
C.如图1中A灯比如图2中A灯亮
D.如图1中的总功率比如图2中的总功率要大

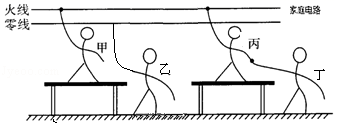

如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干燥的木桌上一只手接触到火线.此时,丁站在地面上用手去拉丙.则( )
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电
如图所示,电源电压为 12V 且保持不变,R1 为定值电阻,R2 为滑动变阻器(a,b 为 其两端点),闭合开关 S,当滑片 P 在某一端点 a 时,电流表示数为 0.1A,R2 消耗的电功 率为 1W,当滑片 P 移动至某一位置 c 时,电压表示数为 4V,R1 消耗的电功率为 3.2W, 下列说法正确的是( )
A.滑片 P 在 a 点时,R1 消耗的电功率为 2W
B.滑片 P 在 b 点时,R1 消耗的电功率为 0.6W
C.滑片 P 在 c 点时,电路消耗的总功率为 4W
D.滑片 P 在 c 点时,R2 消耗的电功率为 1.6W
下列说法中正确的是( )
A.绝缘体不容易导电是因为绝缘体中几乎没有电荷
B.两个完全相同的灯泡串联,靠近电源正极的灯泡较亮
C.电压一定的情况下,导体的电阻与导体中的电流成反比
D.把导线A剪为相等的两段,其中一段拉长到原来的长度,其阻值大于导线A的原阻值
如图甲是小明设计的调光台灯的电路,电源电压恒为5 V,滑动变阻器标有“20 Ω 2 A”,电 流表、电压表使用的量程分别为“0~0.6A”和“0~3 V”,小灯泡额定电压为3 V,小灯泡的I-U关系图像如图乙所示.闭合开关,移动滑片P,在保证电路安全的前提下,下列说法正确的是
A.电流表的最大示数为0.6 A
B.灯泡的最小功率为0.5 W
C.电路的最大总功率为3 W
D.滑动变阻器接入电路的最大阻值为15 Ω
