如图所示是某同学设计的家庭电路,电灯开关已断开.下列说法正确的是( )
A.灯泡和两孔插座是串联的 B.试电笔接触M点,氖管不发光
C.开关和三孔插座的连接都是错误的 D.试电笔插入两孔插座的左孔,氖管发光
如图甲所示的电路中,电源电压为16 V恒定不变.R0为定值电阻,R为滑动变阻器,闭合开关S后,在滑片P滑动的过程中,电压表与电流表示数的变化关系如图乙所示,根据图象信息可知,下列判断不正确的是( )
A.R0的阻值是10 Ω
B.电路的最大总功率是25.6 W
C.R0的最小功率是3.2 W
D.滑动变阻器的最大阻值是70 Ω
下列说法中正确的是( )
A.电饭锅工作时,将内能转化为电能
B.电风扇工作时,将机械能转化为电能
C.干电池给灯泡供电时,将电能转化为化学能
D.在阳光照射时,太阳能电池将太阳能转化为电能
小明家上次査看电能表示数,本次查看时电能表读数如图所示,则下列说法正确的是
A.他家在这段时间内消耗的电能为903kw·h
B.电能表是测量电功率的仪表
C.若只让一个标有“220V 1000w”的电热水器正常工作10min,则电能表的圆盘转了600转
D.这个电能表的额定功率为2200W

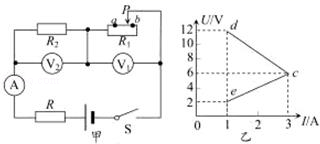

如图甲所示,电源电压保持不变,闭合开关S,滑动变器的滑片P从b点滑到a点的过程中,两电压表示数随电流表示数变化的图线如图乙所示,下列叙述正确的是( )
A.电源电压为14V
B.图乙中dc是表示电压表V2的示数随电流表示数变化的图线
C.滑片从b点滑到a点的过程中,电路消粍的总功率最大值为45W
D.滑片在a点时,10s内电阻R消耗的电能为10J
