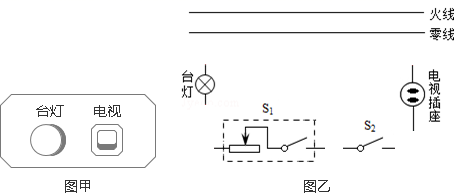

图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关.请在图乙中将电路图连接完整,要求符合安全用电原则.

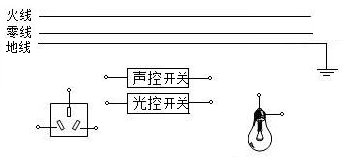

如图所示,①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路,要求在光线较暗且有声音时才亮;②安装一个不受开关控制的三孔插座_____.
“西电东送”是将我国西部发电车发出的电输送到我国东部,由发电厂输出的电功率是一定的,它决定于发电机组的发电能力.根据P=UI中发电机的功率不变效应,若提高输电线路中的电压U,那么线路中的电流I一定会减小,反之亦然.输电线路的电能损耗主要是输电线电流热效应,输电线损失的热功率P=I2R,所以采用输电线的电阻要尽量小.如果线路中电流降低到原来的,那么线路中损失的热功率就减少为原来的
,因此提高电压可以很有效地降低输电线路中的热功率损失.
设发电厂的输出电功率P0=1.1×108W,输电线路上的总电阻为10Ω。
(1)若采用110kV的超高压输送电能,输电线路的电流I1=_____,输电线路损失的热功率P1=______W,其与发电厂输出电功率P0之比P1:P0=_______.
(2)若采用1100kV超高压输送电能,输电线路损失的热功率P2=______W,其与高压输送电能损失的热功率P1之比P2:P1=_______.所以采用超高压远距离输电可以大大降低输电线路的______________的损失.
(3)若想使输电线路中的热功率损耗为零,还可以采用________做为输电线材料.
阅读短文,回答问题.
超声波加湿器
超声波加湿器通电工作时,雾化片产生每秒170万次的高频率振动,将水抛离水面雾化成大量1μm~5μm的超微粒子(水雾),吹散到空气中使空气湿润,改变空气的湿度.

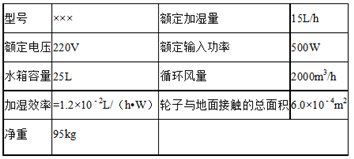

图甲所示是某型号超声波加湿器,下表为其部分技术参数,其中额定加湿量是指加湿器正常工作1h雾化水的体积;循环风量是指加湿器正常工作1h通过风扇的空气体积;加湿效率是指实际加湿量和实际输入功率的比值.
(1)加湿器正常工作时,每小时通过风扇的空气质量为________ kg;加满水时,加湿器对水平地面的压强为________ Pa.(空气密度ρ=1.29kg/m3, g取10N/kg)
(2)加湿器正常工作时的电流为________ A,加满水后最多能加湿________ h.
(3)下列说法中错误的是_______ .
A.加湿器产生的超声波是由雾化片振动产生的 B.加湿器通电使雾化片振动,电能主要转化为机械能
C.水雾化成超微粒子的过程是汽化现象 D.水雾化成超微粒子需要能量,说明分子间有引力
(4)在没有其他用电器接入电路的情况下,加湿器工作30min,标有“3000imp/kW•h”的电能表指示灯闪烁了720次,此过程中加湿器消耗的电能为________ J,实际加湿量至少为________ L/h.
(5)利用湿敏电阻可实现对环境湿度的精确测量,如图乙所示,电源电压为24V,定值电阻R的阻值为120Ω,电流表的量程为0~100mA,电压表的量程为0~15V,湿敏电阻的阻值R0随湿度RH变化的关系图线如图丙所示,该电路能够测量的湿度范围是________;将电压表表盘的相关刻度值转化为对应的湿度值,制成一个简易湿度计,该湿度计的刻度值分布是________(选填“均匀”或“不均匀”)的.
为欢迎“有朋自远方来”张家界建成天门山穿山自动扶梯,整个电梯全在悬崖峭壁的山体隧道内运行.梯级运行总长度为1000米,提升高度400米,拥有6000人/小时、客流吞吐量72000人/天的输送能力,下表是一台自动扶梯的一些参数.
(1)扶梯自始至终做匀速运行,扶梯从底端运行到顶端时间是多少?
(2) 一个质量为50kg的游客站在扶梯上,双脚与扶梯的接触面积为400cm2,他对扶梯的压强多大?
(3)为节约电能,自动扶梯只需在白天且有人时才开启.利用红外线自动开关S1(现场有人,S1闭合;现场无人,S1断开)以及可见光自动开关S2(白天,S2闭合;夜间,S2断开)控制电路,可达到目的.请完成图中的电路连接.
(4)自动扶梯在额定电压下以19kW的电功率连续运行40分钟, 将一批游客送上山顶,该自动扶梯消耗多少焦的电能?电动机产生多少热量?电动机的效率是多少?
