难度：
使用次数：188
入库时间：2020-12-04小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_______的关系。
（3）由乙图所示的实验现象可以得到的结论是在_____、_____相同的情况下，通过电阻的________越大，电阻产生的热量越多。
（4）该实验采取的探究方法是_______________法。
（5）在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与_______有关。
-
难度：
使用次数：121
入库时间：2020-12-04
小梦在测定额定电压为2.5V小灯泡电阻的实验中，连接的电路图如图所示．
（1）小梦在检查电路连接中，发现其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的一根导线_________________．
（2）小梦检查电路连接无误后，闭合开关，发现小灯泡不亮，电压表示数很小，小梦立即认为灯泡烧坏了，要换小灯泡．小明告诉她这是不正确的，小梦下一步的操作应是：__________．
（3）小梦同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的正常工作下的电阻，应将图中滑片P向____（选填“A”或“B”）端移动，直到电压表的示数为__________V，灯丝I--U图像如图丙，则小灯泡正常工作的电阻是__________
．（4）小明认为，仅通过一次测量就得出小灯泡的正常工作下的电阻是不对的，他觉得应测量出稍大于小灯泡正常工作电压下的电阻，和测量稍低于小灯泡正常工作电压下的电阻，将三次电阻求平均值．你认为小明的想法是否正确，请解释：__________．
-
难度：
使用次数：155
入库时间：2020-12-04
朵朵和同学们在做电学实验过程中：

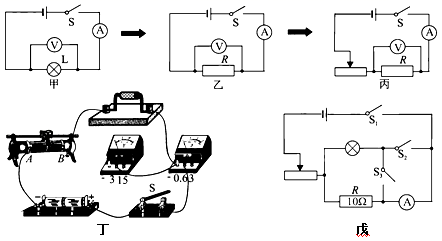

（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示．由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压_____（选填“改变”或“保持不变”）．
（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ ．
（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动．请分析造成这一现象的原因：电路存在_____．
（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动．
（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率．具体操作如下：
①只闭合开关S1、S2，调节滑动变阻器，使电流表的示数为_____A时，小灯泡恰好正常发光；
②只闭合开关S1、S3，保持滑动变阻器滑片的位置不变，读出电流表示数为I．
③P灯=_____（用已知量和测量值表示，数值要求带单位）．
-
难度：
使用次数：116
入库时间：2020-12-04

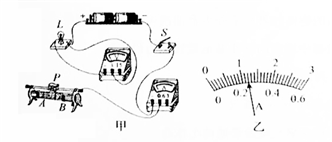

小聪利用如图甲所示的电路测量额定电压为2.5v的小灯泡的额定功率。
(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器画片P向右移动时小灯泡变亮___。
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡________引起的。
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率时_______W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_______。
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S和
，调节________，使电压表的示数为2.5V。②只闭合开关__________，调节
，使电压表的示数仍为2.5V。③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=_____________（用U额、R0、U1、U2表示）。
-
难度：
使用次数：157
入库时间：2020-12-04
（某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω 2A”；B：“20Ω 0.5A”）．
（1）该实验的实验原理是_____；实验中，应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）．
（______）
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是_____．

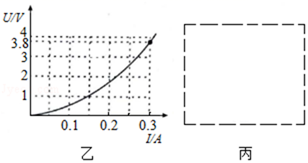

（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为_____W．
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
（______）
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1_____P2（选填“大于”、“小于”或“等于”）．
