入库时间：2020-12-04如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是_____Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了_____Ω（不计灯丝电阻随温度的变化）
-
难度：
使用次数：143
入库时间：2020-12-04
如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示，当灯电流为1A时，灯正常发光，则灯的额定功率为______W和滑动变阻器的最大值为__________Ω．
-
难度：
使用次数：111
入库时间：2020-12-04

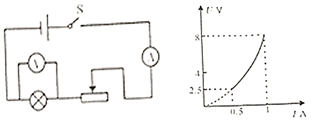

如图所示,某同学在“测量小灯泡电功率”的实验中,误将电压表并联在滑动变阻器两端,他从滑片置于最右端时开始记录第一组数据,调节滑动变阻器测得多组数据,描绘出的U-I图像如图所示,已知小灯泡的额定电压为2.5 V,电源电压为4.5 V,可求得小灯泡正常发光时的阻值为____Ω,额定功率为____W,滑动变阻器最大阻值为____Ω,为使实验中小灯泡两端电压不超过3 V,则滑动变阻器接入电路的最小阻值为____Ω(保留一位小数)．
-
难度：
使用次数：153
入库时间：2020-12-04

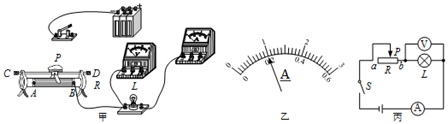

某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路。
（1）请你用笔线代替导线，在图甲中把电路连接完整___________。
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的。
-
难度：
使用次数：161
入库时间：2020-12-04

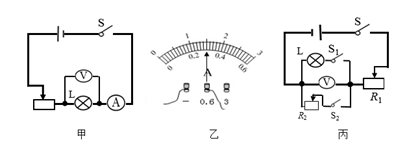

在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．
（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．
（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．
（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．
综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着_______；
③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）
