难度：
使用次数：169

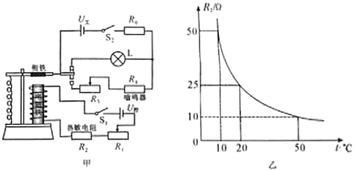

入库时间：2020-12-04图甲是温度自动报警器。控制电路中，电源电压U控=5V，热敏电阻R2的阻值与温度的关系如图乙所示；工作电路中，灯泡L标有“9V 0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω。在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触；调节R3的滑片，当R3与R4的电压之比U3：U4=4:1时，电子嗡鸣器恰好能发声，此时R0的电功率为
，
。已知电源电压、灯丝电阻都不变，线圈电阻忽略不计。求：
（1）灯泡L的额定功率；
（2）当衔铁刚好被吸下时，控制电路的电流；
（3）将报警温度设为50℃时，R1接入电路的阻值；
（4）工作电路的电源电压Ux。
-
难度：
使用次数：111
入库时间：2020-12-04

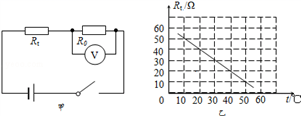

某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路．如图甲所示，电源电压不变，定值电阻R0=20Ω，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示，闭合开关S后，求：
（1）当环境温度为20℃时，电压表示数为2V，电源电压多大？
（2）当电压表示数为4V时，Rt的电功率是多少？
（3）如果将R0、Rt并联在该电路两端，当干路电流为0.5A时，环境温度是多少？
-
难度：
使用次数：148
入库时间：2020-12-04
养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把养生壶（图甲），其铭牌如下表所示．
型号
HX-201504
额定电压
220V
频率
50Hz
额定功率
1210W
小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求：
（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少？
（2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？
（3）壶中水的质量是多少？
（4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
-
难度：
使用次数：164
入库时间：2020-12-04

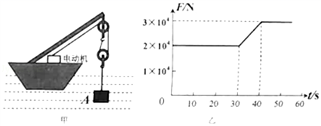

图甲是海上打捞平台装置示意图，使用电动机和滑轮组将实心物体A从海底竖直向上始终以0.05m/s的速度匀速吊起，图乙是物体A所受拉力F随时间t变化的图象（不计摩擦、水的阻力及绳重，ρ水=1.0×103kg/m3．g=10N/kg）．请解答下列问题：
（1）物体A的体积是多少？
（2）物体A完全浸没在水中时滑轮组的机械效率为80%，当物体A完全离开水面后，滑轮组的机械效率是多少？
（3）当物体A完全离开水面后，电动机两端电压为380V，通过的电流为5A，电动机线圈的电阻为多少？（不计电动机内部摩擦）
-
难度：
使用次数：176
入库时间：2020-12-04
如图所示的电路，电源电压恒定，R1、R2为两个定值电阻，L为“2.5V 0.5W”的小灯泡．开关S1、S2、S3均闭合时，电流表A1的示数为0.55A，A2的示数为0.1A；保持S1闭合，断开S2、S3，小灯泡L恰好正常发光．求：
（1）小灯泡正常发光时的阻值RL；
（2）小灯泡正常发光lmin所消耗的电能；
（3）电源电压和电阻R1、R2的阻值．
